این ابزار (مستک چهار ترمینال) برای استفاده آسان و قوی با آخرین تکنولوژی روز دنیا در سایز کوچک طراحی و ساخته شده است. این سری از ارت سنج ها اساسا برای سنجش مقاومت زمین در ترانسفورماتورها، سیستم های رعد و برق، برج های ولتاژ بالا و تجهیزات مخابراتی … استفاده می شود و یک راه حل کامل برای تست مقاومت زمین ارائه می دهد.
ارت سنج چهارترمینال مستک یک ارت سنج بسیار پیشرفته و توانمند است و برای کارهای تخصصی ارائه شده است.

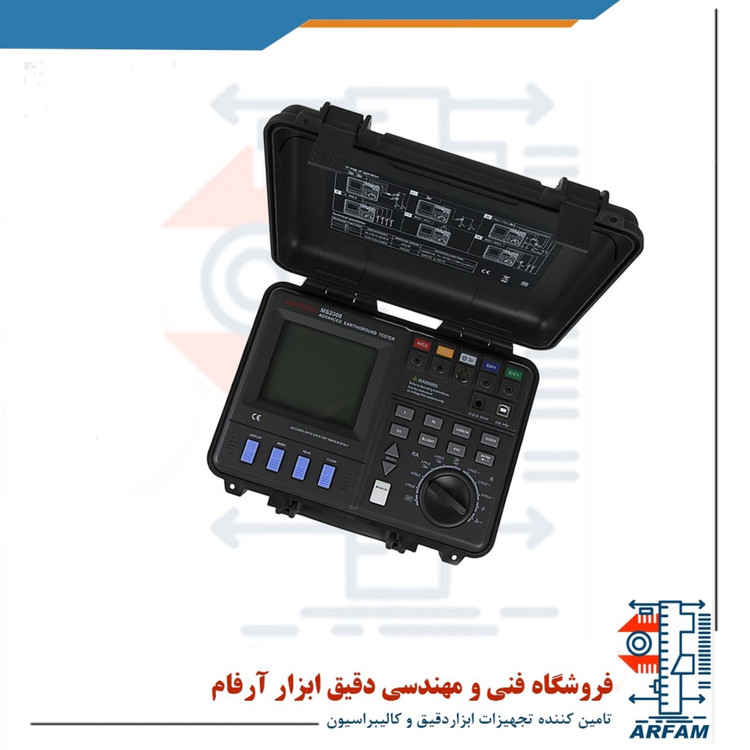

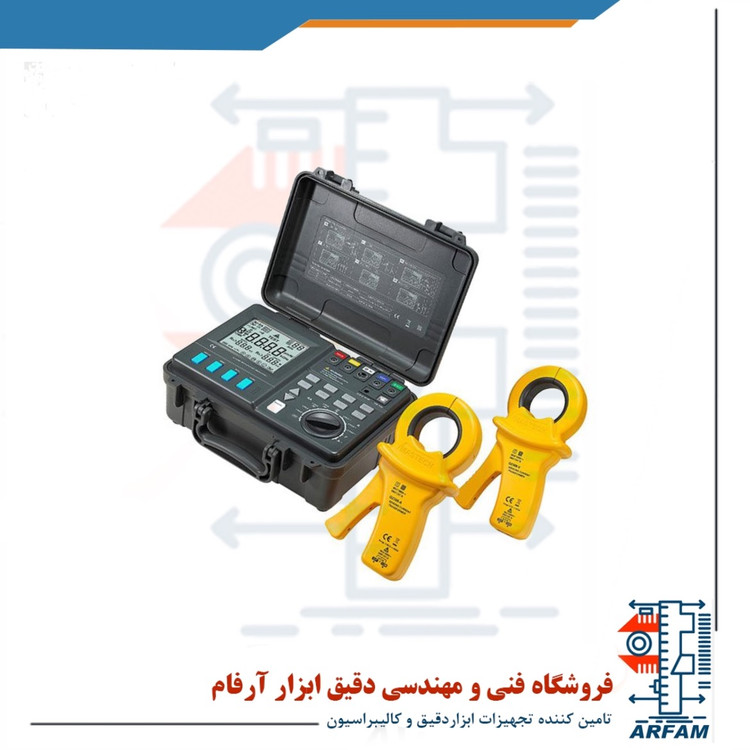

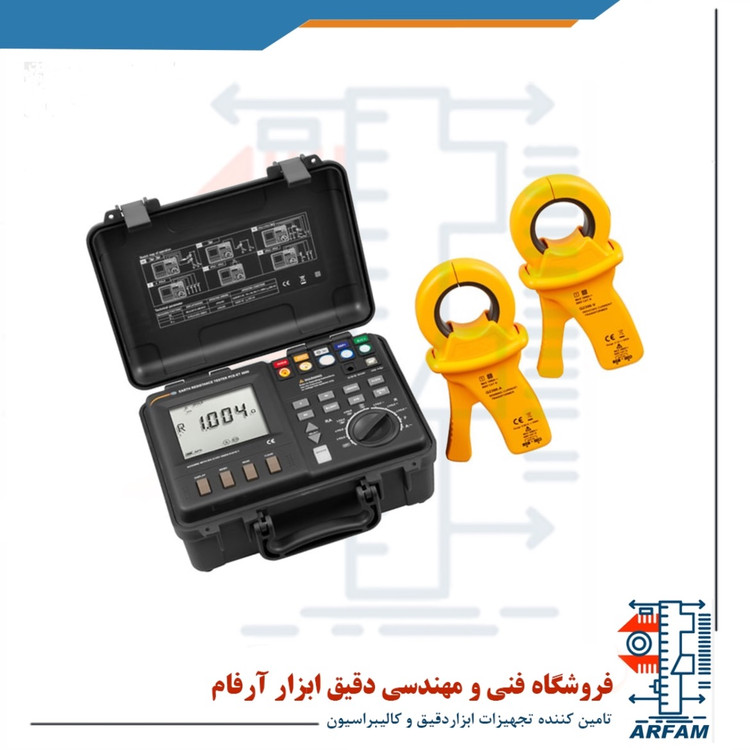

سنج چهار سیمه ( چهار ترمینال) مستک MASTECH 2308 دستگاهی کامل از هر جهت برای اندازه گیری مقدار مقاومت ارت و مقدار مقاومت ویژه خاک به کمک میله های کوبیدنی به صورت 4 سیمه ( چهار ترمینال ) و به صورت کلمپی است. در این ارت سنج چهار سیمه چندین متد اندازه گیری تعریف شده است که میتوان هر کدام را برای اندازه گیری مقاومت زمین استفاده کرد. این متد ها عبارتند از سه سیمه و چهار سیمه به کمک کلمپ ، اندزاه گیری به صورت کلمپی ، اندازه گیری به صورت 2 Pole R (AC) و اندازه گیری به صورت 2/4 Pole R (DC) است . در جدول مشخصات این ارت سنج چهار سیمه ( چهار ترمینال) برای هر یک از روش های فوق مقدار مقاومت قابل اندازه گیری ، فرکانس های اندازه گیری و ولتاژ تست مشخص شده است .
از دیگر ویژگی های این ارت سنج چهار سیمه ( چهار ترمینال) میتوان به قابلیت اندازه گیری مقدار مقاومت ویژه خاک ، محاسبه و اندازه گیری مقدار مقاومت سیم ها و میله ها ، مقدار جریان ، ولتاژ و فرکانس نویز اشاره کرد. از ویژگی های خود دستگاه میتوان به نمایشگر بزرگ به همراه نور پس زمینه ، رنج خودکار ، ساعت ، اندازه گیری مقدار متوسط ، هشدار دهی برای عبور از محدوده تعیین شده ، حافظه ذخیره سازی تا 200 مقدار و قابلیت اتصال به کمک پورت USB اشاره کرد.
مشخصات فنی ارت سنج چهار سیمه ( چهار ترمینال ) مستک:
- اندازه گیری مقاومت زمین از 0.02 تا 300 کیلو اهم در حالت سه سیمه و چهار سیمه
- دارای چهار باند فرکانسی برای اندازه گیری به صورت دستی و اتوماتیک
- اندازه گیری به صورت کلمپی
- اندازه گیری مقدار مقاومت سیم ها و میله های کوبشی
- اندازه گیری مقدار مقاومت ویژه خاک
- اندازه گیری مقدار ولتاژ ،جریان و فرکانس نویز وسیگنالهای متداخل
- جریان اتصال کوتاه کمتر از 250 میلی آمپر
- قابلیت خاموش شدن خودکار
- نمایش میزان شارژ باتری
- اندازه گیری مقاومت زمین با چهار ترمینال
- قابلیت نمایش مینیمم، ماکزیمم و میانگین اطلاعات
- تست پیوستگی
- دارای پراب و دو کلمپ مجزا
- قابلیت تنظیم رنج خودکار و دستی
- انتقال اطلاعات از طریق کابل USb
- مقاومت الکتریکی :۰٫۰۲Ω ~ ۳۰۰KΩ
- دقت بسیار بالا : ۰٫۰۰۱Ω
- قابلیت اندازه گیری مقاومت به روش های ~
- نمایش 9999 مقدار بصورت آنالوگ و دیجیتال
- خاموشی خودکار
- دارای ساعت و زمان سنج
- دارای جنس مرغوب و مقاوم
- دارای نشان گر ظرفیت باتری
- دارای قابلیت Display Backlight برای کار در تاریکی
- حافظه ذخیره سازی 100 گروه دیتا
- دارای درگاه USB
- منبع تغذیه: 6 باتری 1.5 ولتی ، باتری قابل شارژ 7.2 ولتی
- دارای شارژر 12 ولتی 3 آمپر
- ابعاد دستگاه : 284mmx230mmx125mm
- وزن دستگاه : 2.5 کیلوگرم
- دارای گواهینامه های CE / ETL / RoHS
- اقلام همراه : سیم تست ، کابل کلمپ جریان، کیف حمل، CD، شارژر و ....
| قابلیت اندازه گیری مقاومت به روش | 3pole ، 4pole ، 3pole & 4pole با کمک کلمپ ها استفاده از هردو کلمپ |
|---|
