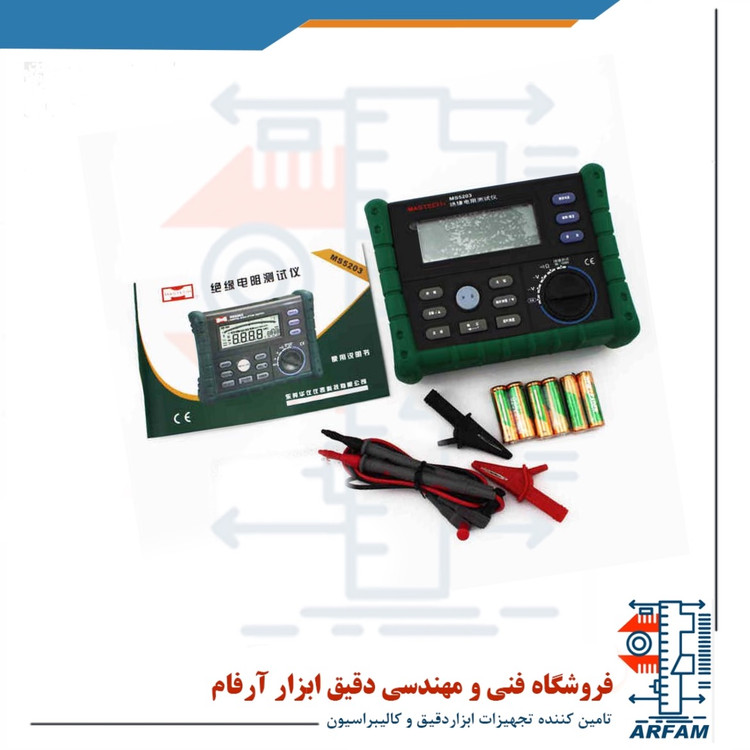

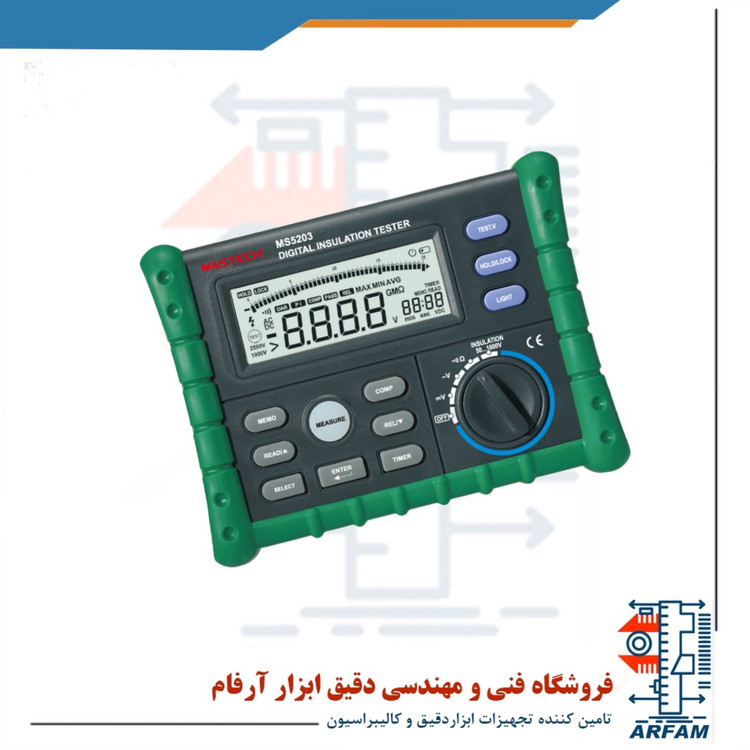

میگر MS5203 ساخت کمپانی MASTECH بر اساس استاندارد ایمنی و حفاظتی IEC61010-1 1000V CAT III 600IV طراحی و ساخته شده است. ارزان بودن و کیفیت بالای تجهیزات مستک ملاک مناسبی برای انتخاب تستر عایق 5302 می باشد. همچنین قابلیت اندازه گیری ولتاژ مستقیم و متناوب را نیز دارد. می توان از قابلیت های این دستگاه به خاموشی اتومات تست پیوستگی ، نمایشگر میزان شارژ باتری نیز اشاره کرد.
قبل از استفاده از دستگاه میگر یا تسترعایق بهتر است تست صحت عملکرد میگر را نیز انجام دهیم بدین صورت که میگر را روشن کرده پراب های دستگاه تستر عایق را متصل می کنیم پراب های دستگاه را از هم جدا کرده و کلید انتخاب ولتاژ را در حالت حداقل ولتاژ قرار می دهیم و شاسی تحریک ولتاژ را برای مدت ۱۰ ثانیه نگه می داریم. در این حالت دستگاه بایدمقاومت بینهایت را نشان دهد سپس ولتاژ را در حالت حداکثر مقدار داده شده قرار داده و پراب های میگر را به هم متصل می نماییم و شاسی تحریک ولتاژ را به مدت ۱۰ ثانیه نگه می داریم و در این حالت مقاومت دستگاه باید روی عدد صفر باشد. درصورتی که این مقادیر در دستگاه میگر ( تسترعایق ) نمایش داده شد ، دستگاه سالم است. برند مارمونیکس یکی از بهترین میگرها سطح جهان را با استاندارهای روز دنیا تولید کرده و توسط شرکت تجهیزات اندازه گیری بهروز تنها نماینده رسمی این برند در ایران به همراه دو سال ضمانت نامه کتبی ارائه نموده است.
ميگر يا تستر عايق Insulation Tester معمولا جهت ارزيابي کيفيت عايق ها در ولتاژهاي بالا استفاده می شود. برای بالا بردن عمر مفيد تجهيزات الکتريکي -آزمايشات مفصل بندي و سركابل ها و مکان بازبيني و تست هاي نظارتي هنگام تحويل و دريافت کالا از انبار تجهيزات نیز از دستگاه میگر استفاده می کننداندازه گیری یا تست مقاومت عایقی توسط دستگاهی به نام ميگر (Megger) انجام می شود. میگر دستگاهي است که براي اندازه‌گيري مقاومت هاي عايقي بسيار زياد استفاده مي‌شود. روش عملكرد میگر شبيه به اهم متر بوده با اين تفاوت كه به جاي چند ولت ، چند كيلو ولت بر روي قطعه مورد آزمايش اعمال مي کند و با رنج ۱ تا ۱۰ کيلو ولت Dc بنا بر نياز قابل استفاده و موجود است و بر اين اساس قادر است مقاومت هاي بسيار بالاتر (گيگا اهم) را با دقت بهتر نشان دهد. تستر عایق کابل یک کیلو ولت مستک مدل MS5203 جهت تست عایق کابل با رنج ولتاژ تزریقی 50/100/250/500/1000 ولت و رنج اندازه گیری مقاومت الکتریکی 0.01 مگااهم تا 10.00 گیگا اهم و همچنین رنج اندازه گیری ولتاژ : 0.1 الی 750 ولت AC & 0.1 الی 1000 ولت DC قابلیت اندازه گیری و محاسبه تست های PI , DAR .از جمله ویزگی‌های میگر دیجیتال مستک MS5203 می‌توان به موارد زیر اشاره کرد:
۱- خاموشی خودکار دستگاه
۲- دارای حداقل، حداکثر و میانگین اندازه‌گیری
۳- دارای تایمر
۴- دارای عملکرد ذخیره‌سازی
۵- صفحه نمایشگر مجهز به نور پس زمینه
۶- قابلیت اندازه گیری نسبی
۷- قابلیت نگهداری داده ها
۸- نشانگر کاهش باتری
مشخصات فنی تستر عایق مستک مدل MS5203۱- با تزریق ولتاژ 50V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 0~20 مگا اهم با رزولوشن 0.01 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 20~50 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5)
۲- با تزریق ولتاژ 100V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 0~20 مگا اهم با رزولوشن 0.01 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 0~20 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5)
۳- با تزریق ولتاژ 250V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 20~200 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 200~250 مگا اهم با رزولوشن 1 مگا اهم و دقت اندازه‌گیری ±(3%+5)
۴- با تزریق ولتاژ 500V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 0~20 مگا اهم با رزولوشن 0.01 و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 20~200 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 200~500 مگا اهم با رزولوشن 1 مگا اهم و دقت اندازه‌گیری ±(3%+5)
۵- با تزریق ولتاژ 1000V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 0~200 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 200~1000مگا اهم با رزولوشن 1 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 1.00~5.00 گیگا اهم با رزولوشن 0.01 گیگا اهم و دقت اندازه‌گیری ±(5%+10). قابلیت اندازه‌گیری مقاومت عایق در رنج 5.00~10.00 گیگا اهم و رزولوشن 0.01 گیگا اهم و دقت اندازه‌گیری ±(10%+20)
همچنین این دستگاه می‌تواند تست ولتاژ DC را در رنج 200V/1000 ولت با رزولوشن 0.1V/1V و با دقت اندازه‌گیری ±(0.5%+5) انجام دهد. علاوه بر این تست ولتاژ AC نیز توسط این دستگاه در رنج 200V/750V با رزولوشن 0.1V/1V و دقت اندازه‌گیری ±(1.5%+5) قابل انجام است. لازم به ذکر است که اندازه‌گیری مقاومت در رنج 0.01~20.0Ω با رزولوشن 0.01Ω و دقت اندازه‌گیری ±(1%+5) و همینطور تست تداوم در رنج 20.1~200.0Ω با رزولوشن 0.1Ω و دقت اندازه‌گیری ±(2%+5) انجام می‌شود.
