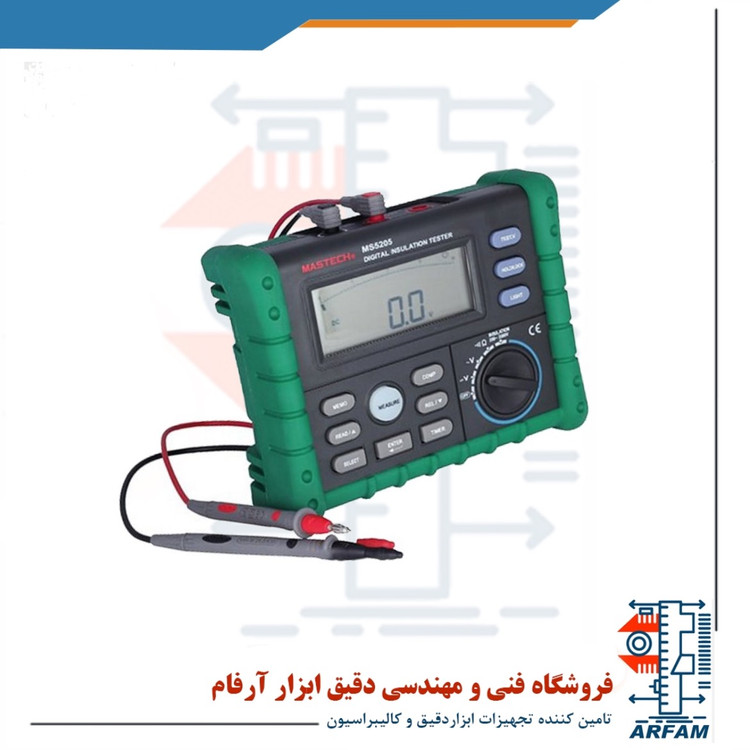

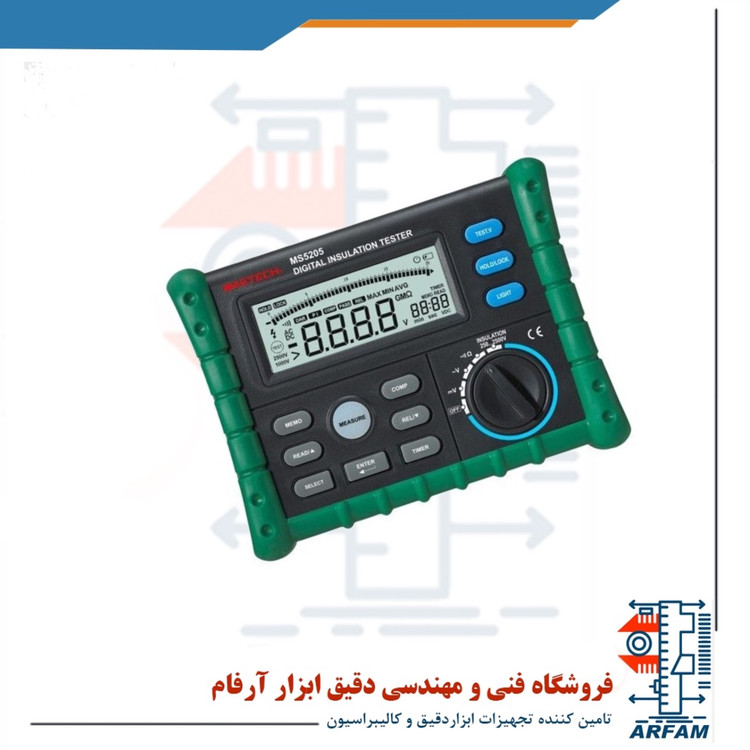

میگر دیجیتال 2500 ولت مستک مدل Mastech MS5205

میگر یا تستر عایق یکی از ابزارهای مهم و کاربردی در صنعت الکترونیک به شمار می‌رود. که وظیفه آن اندازه گیری مقاومت عایق است. همانطور که اشاره کردیم کیفیت کابل‌های انتقال جریان پس از مدتی دچار افت می‌شود که برای برای بررسی میزان سلامت آن از دستگاه میگر یا تستر عایق استفاده می‌کنند. یکی از انواع میگرهایی که توسط شرکت مستک تولید شده است، میگر دیجیتال مستک مدل MS5205 است که ویژگی‌های مختلفی دارد. این دستگاه برای شروع به کار خود نیازمند منبع تغذیه ای است که توسط باتری تأمین می‌شود. در واقع منبع تغذیه میگر دیجیتال مستک مدل MS5205 از طریق 6 عدد باتری 1.5 ولت سایز AA تآمین می‌شود. توصیه می‌کنیم برای کارکرد بهتر دستگاه و افزایش طول عمر آن از باتری‌های آلکالاین استفاده کنید.

همچنین باید گفت که ابعاد این دستگاه 76×155×200 میلی‌متر و وزن آن 900 گرم است. خوب است بدانید که میگر دیجیتال مستک مدل MS5203 دارای گواهینامه‌های CE و ETL و RoHS است.

جمله ویزگی‌های میگر دیجیتال مستک مدل MS5205 می‌توان به موارد زیر اشاره کرد:

۱- خاموش شدن خودکار دستگاه

۲- دارای حداقل، حداکثر و میانگین اندازه‌گیری

۳- دارای تابع مقایسه

۴- برخورداری از تایمر

۵- قابلیت ذخیره‌سازی داده‌ها

۶- صفحه نمایشگر مجهز به نور پس زمینه

۷- برخورداری از قابلیت Data Hold

۸- نشانگر کاهش باتری

مشخصات فنی تستر عایق مستک مدل MS5205

یکی از انواع دستگاه‌هایی که توسط شرکت مستک تولید و روانه‌ی بازار شده است، تستر عایق مستک مدل MS5205 می‌باشد. این محصول دارای مشخصات فنی خاصی است که از جمله آن‌ها می‌توان موارد زیر را نام برد:

۱- با تزریق ولتاژ 50V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 0~20 مگا اهم با رزولوشن 0.01 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 20~50 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5)

۲- با تزریق ولتاژ 100V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 0~20 مگا اهم با رزولوشن 0.01 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 0~20 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5)

۳- با تزریق ولتاژ 250V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 20~200 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 200~250 مگا اهم با رزولوشن 1 مگا اهم و دقت اندازه‌گیری ±(3%+5)

۴- با تزریق ولتاژ 500V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 0~20 مگا اهم با رزولوشن 0.01 و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 20~200 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 200~500 مگا اهم با رزولوشن 1 مگا اهم و دقت اندازه‌گیری ±(3%+5)

۵- با تزریق ولتاژ 1000V (0~20%) قابلیت اندازه‌گیری مقاومت عایق در رنج 0~200 مگا اهم با رزولوشن 0.1 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 200~1000مگا اهم با رزولوشن 1 مگا اهم و دقت اندازه‌گیری ±(3%+5). قابلیت اندازه‌گیری مقاومت عایق در رنج 1.00~5.00 گیگا اهم با رزولوشن 0.01 گیگا اهم و دقت اندازه‌گیری ±(5%+10). قابلیت اندازه‌گیری مقاومت عایق در رنج 5.00~10.00 گیگا اهم و رزولوشن 0.01 گیگا اهم و دقت اندازه‌گیری ±(10%+20)

همچنین این دستگاه می‌تواند تست ولتاژ DC را در رنج 200V/1000 ولت با رزولوشن 0.1V/1V و با دقت اندازه‌گیری ±(0.5%+5) انجام دهد. علاوه بر این تست ولتاژ AC نیز توسط این دستگاه در رنج 200V/750V با رزولوشن 0.1V/1V و دقت اندازه‌گیری ±(1.5%+5) قابل انجام است. لازم به ذکر است که اندازه‌گیری مقاومت در رنج 0.01~20.0Ω با رزولوشن 0.01Ω و دقت اندازه‌گیری ±(1%+5) و همینطور تست تداوم در رنج 20.1~200.0Ω با رزولوشن 0.1Ω و دقت اندازه‌گیری ±(2%+5) انجام می‌شود.

مــشــخــصــات :

اقلام همراه : همراه با کیف حمل و پرابهای مربوطه

دارای کیس ضد ضربه و صفحه نمایش بزرگ

قـابـلـیـت انـدازه گـیـری :

ولتاژ تزریقی : ۲۵۰V/۵۰۰V/۱۰۰۰V/۲۵۰۰V

مقاومت الکتریکی : ۰.۰۱M Ω ~ ۱۰۰.۰G Ω

اندازه گیری ولتاژ : ۰.۱ V~۷۵۰V AC / ۰.۱ V ~ ۱۰۰۰ V DC

اندازه گیری و محاسبه تست های PI , DAR Polarization Index measurement (PI), Dielectric Absorption Ratio (DAR)
