میگر دیجیتال 5000V مستک mastech ms5215

میگر (عایق سنج) دیجیتال مستک Mastech ms5215

میگرها در واقع مگا اهم متر می باشند به این معنی که می توانند مقاومت های بسیار بزرگ را اندازه گیری نمایند. این کار با اعمال ولتاژ بسیار بزرگ در حد 100 ولت تا 10 کیلو ولت انجام می گردد.

یکی از کاربردهای این دستگاه سنجش میزان عایق کابل ها می باشد. همانطور که میدانیم عایق کابل نقش بسیار مهم و حیاتی در انتقال الکتریسیته دارد از آنجاییکه عوامل زیادی می تواند در از بین بردن این پوشش تاثیرگذار باشد (از جمله رطوبت ، بخارات شیمیایی، فرسودگی و…)، سنجش میزان عایق کابل اهمیت زیادی پیدا می کند.

طرز کار

طرز کار با میگر دقیقا مشابه اندازه گیری مقاومت با اهم متر است با این تفاوت که میگر قابلیت تولید ولتاژ بالای مستقیم را دارا می باشد چون برای اندازه گیری مقاومت های بالا به ولتاژ بالا نیاز است.

ویژگی های این مدل

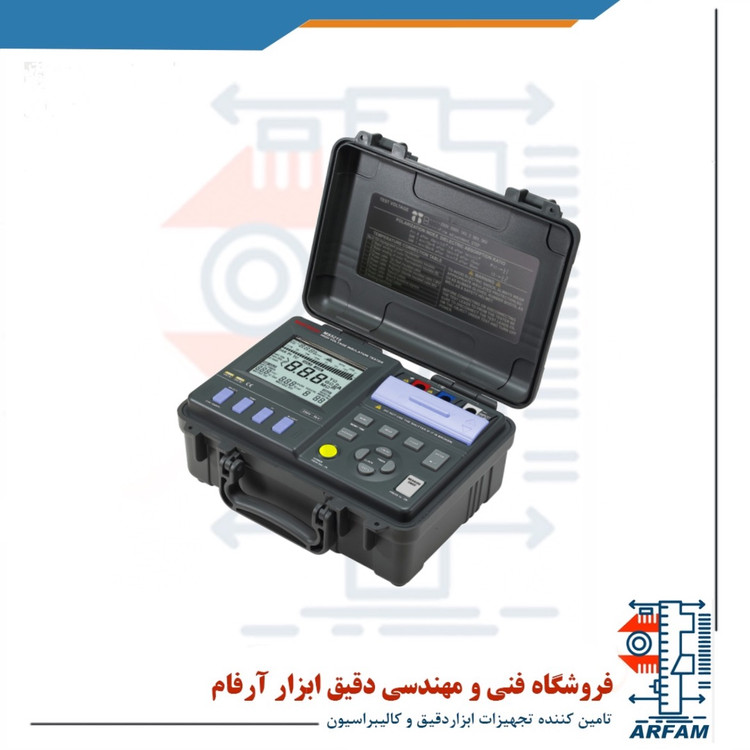

میگر Mastech ms5215  یک تستر مقاومت عایق با طیف گسترده ای از اندازه گیری است که می تواند در موقعیت های مختلف از اندازه گیری های با ولتاژ کم تا ولتاژ بالا به کار رود.

به عنوان مثال اندازه گیری عایق با ولتاژ بالا در ایستگاه دریافت و ترانسفورماتورها و همچنین در موتورهای الکتریکی و کابل ها

• محدوده گسترده از ولتاژ تست

• 1- قابلیت تولید ولتاژ تست از 250 تا 5K ولت
• 2- ولتاژ تست می تواند از قبل روی مقادیر (250 ، 500 ، 5k ، 2.5k ، 1K ولت ) تنظیم شود و یا بصورت افزایشی یا کاهشی ( 25 ولت یا 100 ولت) تغییر کند

• تشخیص عایق

• 1- انجام اتوماتیک و نمایش تست های PI  و DAR
• 2- انجام اندازه گیری های گام ولتاژ و جبران حرارت

• حافظه ذخیره سازی بالا

• 1- ذخیره 100 تست دستی و 10 گروه دیتا
• 2- قابلیت نمایش دیتا بر روی LCD دستگاه یا از طریق بارگذاری بر روی کامپیوتر

• ویژگی های نمایش

• 1- نمایش صفحه بزرگ . نتیجه تست می تواند به صورت میله های مدرج نمایش داده شود
• 2- دارای قابلیت Display Backlight برای کارکردن در تاریکی

• ارتباط کامپیوتری

• 1- دارای درگاه USB برای اتصال به کامپیوتر به منظور بارگذاری اطلاعات برروی کامپیوتر برای کارهای بیشتر و راحتی انجام پردازش
• قوی و بادوام با ساختار محکم و قابل حمل

• قابلیت کار با باتری و دوام بیشتر نسبت به مدل های مشابه

• قابل کار با باتری های (6xLr14(2#) Batteries, or 6×1.2V AA Batteries) همراه شارژر ( Input Voltage 100V~240V)
• ابعاد دستگاه :  284mmx230mmx125mm
• وزن دستگاه : 2426 گرم
• دارای گواهینامه های CE / ETL / RoHS و CAT III 1000V CAT IV 600V

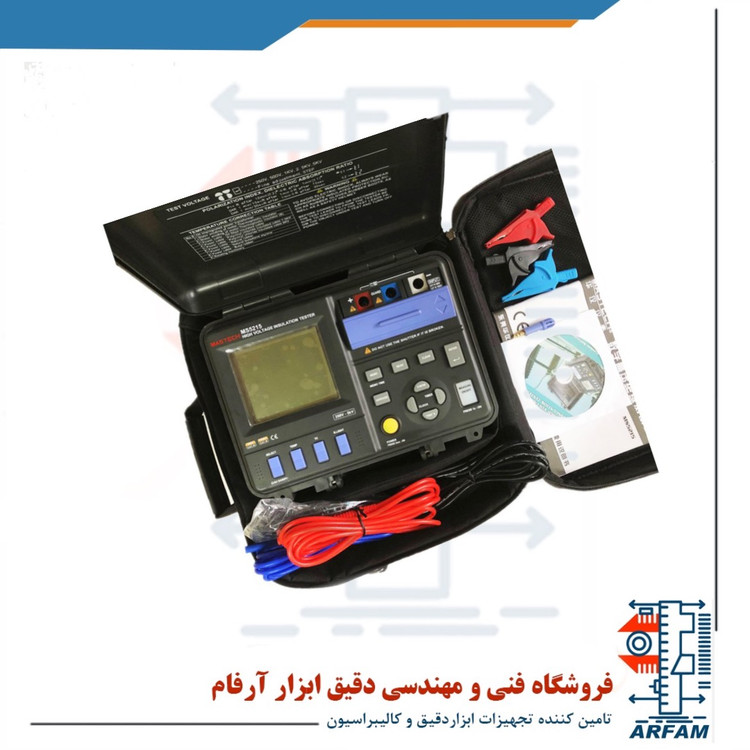

• اقلام همراه

• ذخیره داده‌ها تا حداکثر 100 داده

• صفحه نمایش بزرگ و باکیفیت  دارای نور پس زمینه

• دارای کابل USB برای اتصال دستگاه به کامپیوتر

• دارای گواهینامه‌های CE و ETL و RoH

  مشخصات فنی تستر عایق مستک مدل MS5215

  یکی از انواع دستگاه‌هایی که توسط شرکت مستک تولید و روانه‌ی بازار شده است، تستر عایق مستک مدل MS5215 می‌باشد. این محصول دارای مشخصات فنی خاصی است که از جمله آن‌ها می‌توان موارد زیر را نام برد:

  ۱- با تزریق ولتاژ 250V DC قابلیت اندازه‌گیری مقاومت عایق در محدوده 0.01MΩ~2.5GΩ با دقت اندازه‌گیری ±(5%+5) و در محدوده 2.51GΩ~250GΩ با دقت اندازه‌گیری ±(20%+10)

  ۲- با تزریق ولتاژ 500V DC قابلیت اندازه‌گیری مقاومت عایق در محدوده 0.01MΩ~5.0GΩ با دقت اندازه‌گیری ±(5%+5) و در محدوده 5.01GΩ~500GΩ با دقت اندازه‌گیری ±(20%+10)

  ۳- با تزریق ولتاژ  1000V DC قابلیت اندازه‌گیری مقاومت عایق در محدوده 0.01MΩ~10GΩ با دقت اندازه‌گیری ±(5%+5) و در محدوده 10.01GΩ~500GΩ با دقت اندازه‌گیری ±(20%+10) و در محدوده 501GΩ~999GΩ با دقت اندازه‌گیری ±(30%+20)

  ۴- با تزریق ولتاژ 2.5KV DC قابلیت اندازه‌گیری مقاومت عایق در محدوده 0.01MΩ~25GΩ با دقت اندازه‌گیری ±(5%+5) و در محدوده 25.1GΩ~500GΩ با دقت اندازه‌گیری ±(20%+10) و در محدوده 501GΩ~999GΩ با دقت اندازه‌گیری ±(30%+20) و در محدوده 1TΩ~2.5TΩ با دقت اندازه‌گیری ±(30%+40)

  ۵- با تزریق ولتاژ 5KV DC قابلیت اندازه‌گیری مقاومت عایق در محدوده 0.01MΩ~50GΩ با دقت اندازه‌گیری ±(5%+5) و در محدوده 50.1GΩ~500GΩ با دقت اندازه‌گیری ±(20%+10) و در محدوده 501GΩ~999GΩ با دقت اندازه‌گیری ±(30%+20) و در محدوده 1TΩ~5TΩ با دقت اندازه‌گیری ±(30%+40)

  همچنین میگر دیجیتال 1000V مستک مدل MS5203 قابلیت اندازه‌گیری جریان نشتی را در رنج‌های زیر دارد:

  ۱- در رنج 10nA و در بازه‌ی 1.00nA~9.99nA با دقت ±(15%+1nA)

  ۲- در رنج 100nA و در بازه‌ی 9.0nA~99.9nA با دقت ±(15%+5)

  ۳- در رنج 1000nA و در بازه‌ی 100nA~999nA با دقت ±(2.5%+5)

  ۴- در رنج 10μA و در بازه‌ی 0.90μA~9.99μA با دقت ±(2.5%+5)

  ۵- در رنج 100μA و در بازه‌ی 9.0μA~99.9μA با دقت ±(2.5%+5)

  ۶- در رنج 1000μA و در بازه‌ی 90μA~999μA با دقت ±(2.5%+5)

  ۷- در رنج 3mA و در بازه‌ی 0.90mA~3.00mA با دقت ±(2.5%+5)
