مولتی متر اسکوپ دار سم CEM DT-9989 از جمله ابزارآلات کاربردی در صنایع مختلف محسوب شده که توانایی اندازه گیری کمیت های الکتریکی گوناگون اعم از ولتاژ، جریان و … را دارد. این ابزار از قابلیت های متعددی برخوردار بوده که در ادامه به بررسی دقیق و جامع آن ها خواهیم پرداخت.
بررسی مشخصات مولتی متر اسکوپ دار سم CEM DT-9989
مولتی متر اسکوپ دار سم CEM DT-9989 می تواند مقادیر زیر را با دقت بالا اندازه گیری کند:
- قابلیت اندازه گیری مقدار جریان AC/DC مولتی متر در محدوده : ۰ تا ۱۰ آمپر
- قابلیت اندازه گیری مقدار ولتاژ AC/DC مولتی متر در محدوده : ۰ تا ۱۰۰۰ ولت
- قابلیت اندازه گیری مقدار مقاومت الکتریکی مولتی متر در محدوده : ۰ تا ۵۰ مگا اهم
- قابلیت اندازه گیری مقدار ظرفیت خازنی در محدوده : ۱۰ mF
- قابلیت اندازه گیری مقدار فرکانس در محدوده : ۱۰ MHz
- قابلیت اندازه گیری دما در محدوده : -۵۰ تا ۱۰۰۰ درجه سانتی گراد
این ابزار از پهنای فرکانسی 20 مگاهرتز و 1 کانال برای اسکوپ برخوردار بوده و دارای سرعت نمونه برداری 50 میلی ثانیه می باشد.

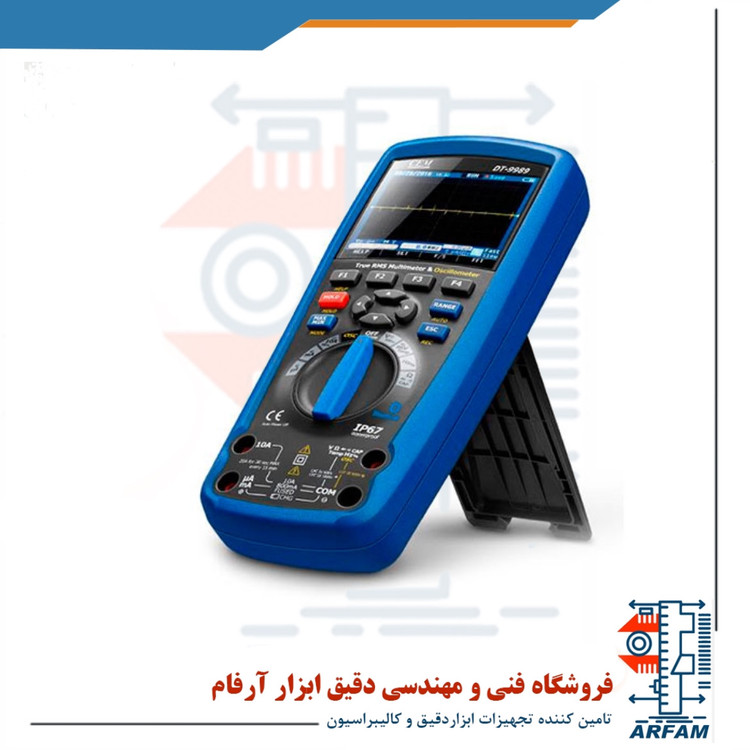

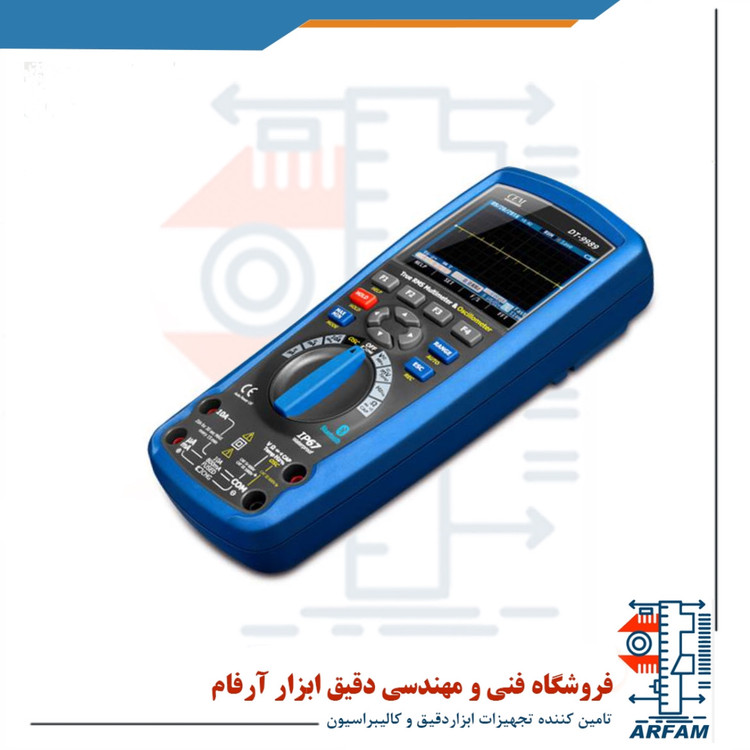

طراحی مولتی متر اسکوپ دار CEM DT-9989
مولتی متر اسکوپ دار سم CEM DT-9989 در وزن 631 گرم و با ابعاد جمع و جور طراحی شده و به همین علت حمل و نقل آن به آسانی امکان پذیر است. این ابزار فضای زیادی از محیط کار را اشغال نکرده و از بدنه مقاومی برخوردار است. صفحه نمایش رنگی بکار رفته در طراحی این مولتی متر از نوع LCD بوده و وظیفه نمایش نتایج اندازه گیری را بر عهده دارد.
سایر ویژگیهای CEM DT-9989
وجود یک اسکوپ برای مولتی متر ویژگی خاص این محصول است که در حقیقت یک مولتی متر دیجیتال صنعتی با توابع اسیلوسکوپ را به وجود آورده است. امکان اندازه گیری و ذخیره مقادیر ماکزیمم، مینیمم، مقدار متوسط، استاندارد حفاظتی IP67، فیلتر پایین گذر برای اسکوپ از دیگر ویژگیهای این محصول هستند.
ویژگی های مولتیمتر CEM DT-9989
- محدوده اندازه گیری اسکوپ
- تک کانال
- پهنای باند :20 MHz
- سرعت نمونه برداری :50 MS/s
- ماکزیمم ولتاژ پیک تا پیک :1000 Vp–p
- رزولوشن عمودی :8 bit
- محدوده اندازه گیری مولتی متر
- 0 ~ 10 A AC/DC: جریان
- 0 ~1000 V AC/DC: ولتاژ
- مقاومت الکتریکی :0~ 50 MΩ
- ظرفیت خازن :10 mF
- فرکانس :10 MHz
- اتصال کوتاه ، تست دیود ، بیزر ، دما
- دیگر قابلیت ها
- ضد آب و غبار ()IP67
- صفحه نمایشگرTFTرنگی 3/5اینچ
- با قابلیت ذخیره سازی شکل موج و نمایش مجدد آن
- حافظه مینیمم / ماکزیمم / متوسط / میانگین مقادیر
- باطری های قابل شارژ با مدت زمان 6ساعت ذخیره شارژ و آداپتور

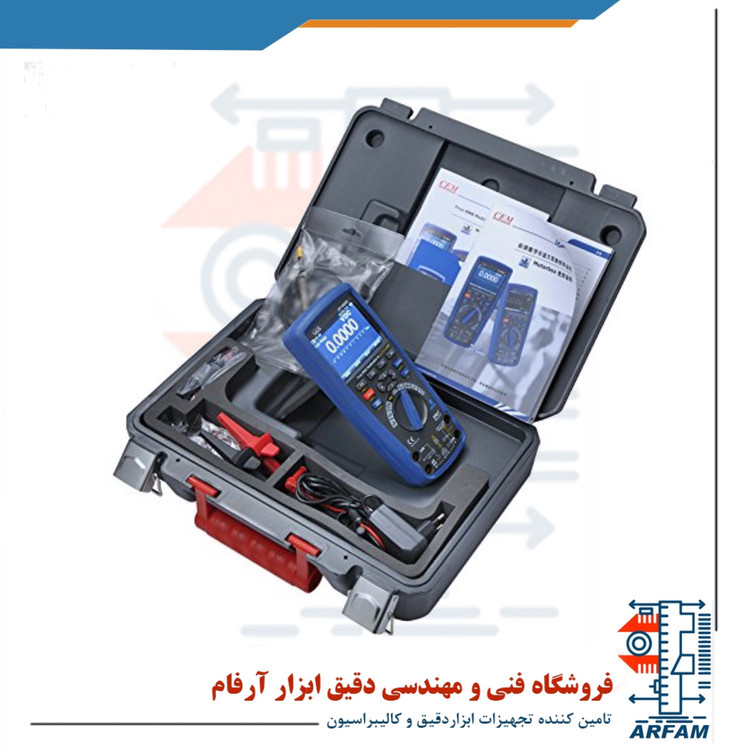

- همراه با کیف حمل- نرم افزار و کابل اتصال به کامپیوترBlu
- سرویس ابری و اپلیکیشن Meterbox iMM
- ابعاد (H x W x D): 220mm x 96mm x 60mm
- وزن : 631 گرم
مشخصات فنی | DT-9989 |
---|
عملکرد اسیلوسکوپ |
سایز نمایشگر | 3.5″ color LCD; 320 x 240 pixels |
پهنای باند | 20MHz |
نرخ نمونه برداری لحظه ای | 50MS/s |
زمان صعود پالس | 10ns |
کانال | 1 |
حساسیت حالت عمودی شکل موج | 50mV to 200V/div |
رزولوشن حالت عمودی شکل موج | 8 bits |
حالت فعال سازی | Free Run, falling edge, rising edge |
تغذیه راه انداز | Internal |
اتصال راه اندازی | AC/DC |
امپدانس ورودی | 1MΩ/200pF |
ماکزیمم ولتاژ ورودی | 1000V(peak) |
نمایش موقعیت اندازه گیری | Voltage and time/ Frequency |
عملکرد True RMS مولتی متر |
عملکرد | ماکزیمم | رزولوشن Max | دقت |
ولتاژ DC | 1000V | 1μV | ±(0.025% + 5) |
ولتاژ AC | 1000V | 1μV | ±(0.4% + 40) |
جریان DC | 10A | 0.01μA | ±(0.15% + 2) |
جریان AC | 10A | 0.01μA | ±(0.6% + 5) |
دما | -50ºC to 1000ºC | 0.1ºC | ±(1.0% + 2.5ºC) |
مقاومت | 50MΩ | 0.01Ω | ±(0.05% + 2) |
ظرفیت خازن | 10mF | 0.001nF | ±(1.0% + 5) |
فرکانس | 10MHz | 0.01Hz | ±(0.005% + 1) |
تست دیود و پیوستگی | Yes |
ارتباط PC | Bluetooth |
منبع تغذیه | 6 hours Li-ion rechargeable battery; AC daptor/charger |
