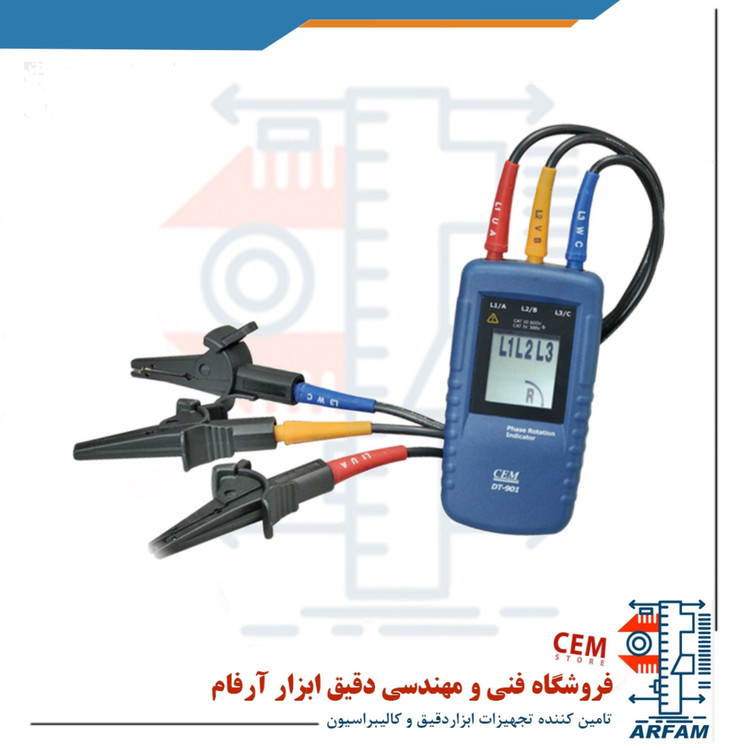

توالی سنج فاز سم CEM DT-901

توالی سنج فاز یک ابزار دستی است که برای تشخیص میدان دوار سیستم های سه فاز طراحی شده است. از مهم ترین ویژگی های این توالی سنج نشانگر فاز، نشانه چرخش فاز، صفحه نمایش LCD روشن و بدون نیاز به باتری می باشد. رنج ولتاژ این دستگاه  40 ولت تا 690 ولت AC محدوده فرکانس 15 تا 400 هرتز است. توالی سنج مدل DT-901 تحت استاندارد های IEC61557-7/EN61557-7 می باشد.  دمای کار این محصول  0ºC تا 40ºC همچنین شامل  نشانگر چرخش فاز،  پروب های خود نگهدارنده  و کتابچه راهنمای انگلیسی می باشد.

کاربرد دستگاه CEM DT-901 برای اندازه گیری چرخش فاز در مواردی که از منابع سه فاز برای تغذیه موتورها، درایوها و سیستمهای الکتریکی استفاده می کنند، مناسب است. DT-901 دستگاه شناسایی میدان دوار سیستمهای سه فاز دارای نمایشگر LCD با نور پس زمینه و تعیین جهت چرخش فاز برای تعیین درستی اتصالات است. این دستگاه مکانیزم تعیین سریع توالی فاز را فراهم می کند. پروب های تست عرضه شده به همراه دستگاه برای اتصالات ایمن خصوصاً در پریزهای صنعتی کاربرد دارد. هدف های بکارگیری دستگاه را میتوان تشخیص ترتیب سه فاز، تشخیص rst سه فاز ، تست توالی فاز سنج R S T tester و توالی یاب، تشخیص جهت گردش موتور نام برد

مشخصات فنی توالی سنج مدل DT-901 ساخت کمپانی CEM

• حداکثر ولتاژ عملیاتی: 40 تا 69 ولت
• دارای صفحه دیجیتال جهت نشان دادن وضعیت های مختلف هر فاز
• دامنه‌ی فرکانس: 15 تا 400 هرتز
• دارای درجه ی حفاظت IP40
• بدون نیاز به باتری
• دمای عملیاتی: از 0 تا 40 درجه

نحوه كار

مطابق آنچه در شكل زير مي بينيد كابل ها يتست ليد را به پايانه هاي دستگاه متصل كنيد.

سپس كابل تست به به سه فاز اصل ي وصل نماييد.

عبارت ON بدين معني است كه دستگاه آماده به اندازه گيري است.

چرخش ساعتگر و يا پادساعتگرد نشانگر نوع جهت ميدان دوار موجود است.

نکات ايمنی

1. زماني كه با ولتاژ هاي بيشتر از rms ac 30V و يا ac 42V peak و نيز DC 60V كار مي كنيد بسيار احتياط كنيد.
2. هنگام كار با دستگاه مواظب باشيد كه دستان شما با قسمت هاي رساناي كابل و يا هدف تماسي نداشته باشد.
3. اگر قسمتي از اتصالات و يا دستگاه مشكل دارد به هيچ وجه از آن استفاده ننمايد.
