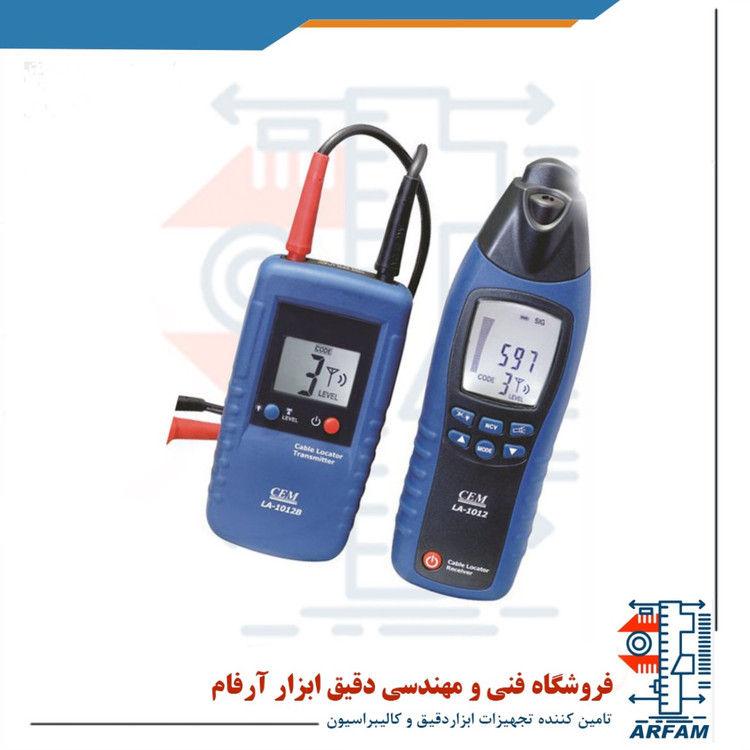

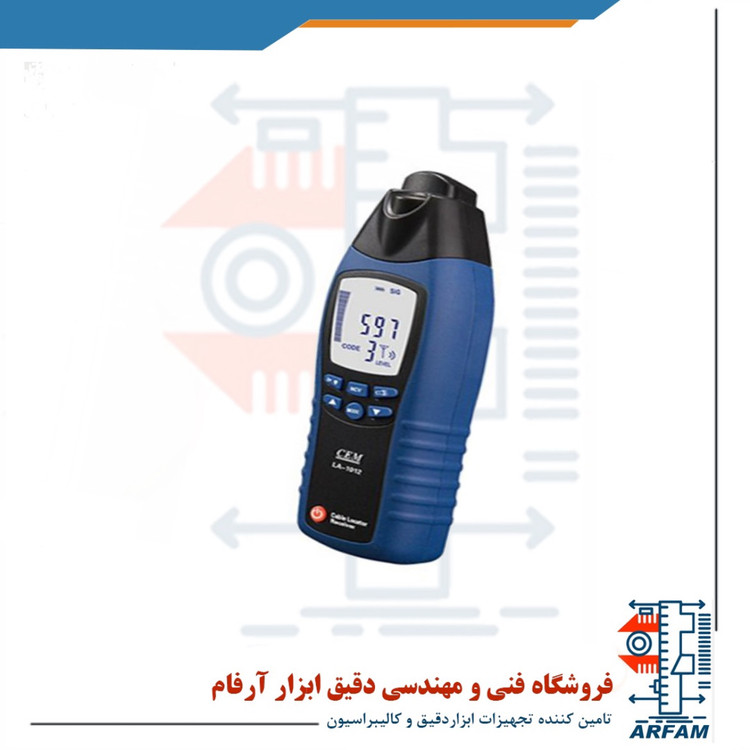

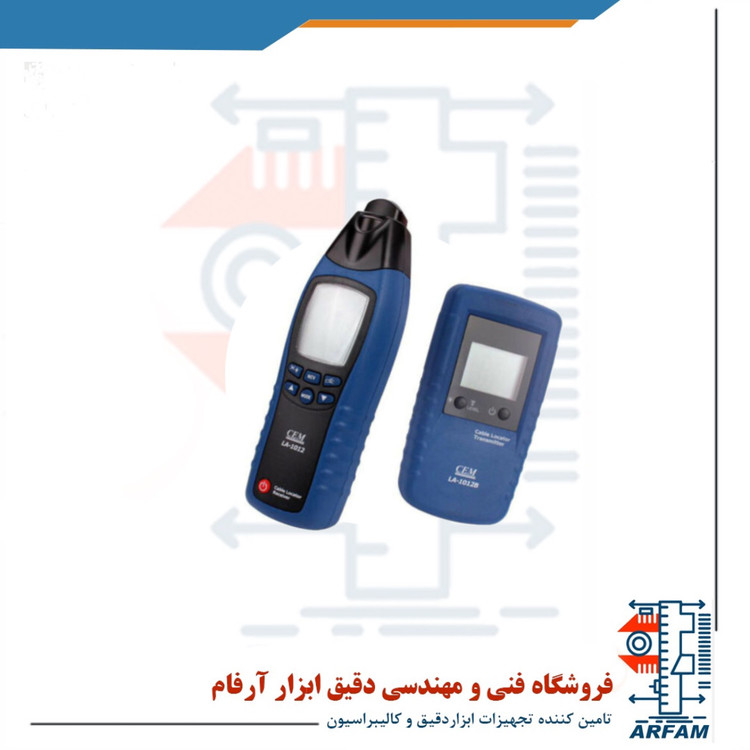

ردیاب کابل سی ای ام مدل LA-1012

مشخصات کلی ردیاب لوله و کابل سی ای ام CEM LA-1012 :

این دستگاه به 2 باتری قدرتمند 9 ولتی مجهز شده است. ابعاد این ردیاب 190mm*60mm*37mm بوده و وزنی در حدود 229 گرم دارد. این دستگاه توسط برند معنبر CEM چین به همراه گیره سوسماری، پراب اندازه گیری و کیف مخصوص حمل و نقل و نگهداری به بازار عرضه شده است.

از ویژگی های کلی این دستگاه می توان به تشخیص سیم برق دار از غیر برق دار و ردیابی هر دو، فرستنده سیگنال کد گذاری شده به منظور دریافت و شناسایی واضح تر سیگنال ها، ترنزمیتور و رسیور مجهز به صفحه نمایش LCD به همراه نور پس زمینه جهت مشاهده راحت داده ها در محیط های کم نور و تاریک و یا بسیار روشن، تنظیم دستی و خودکار (به انتخاب و متناسب با نیاز کاربر) میزان حساسیت فرکانس های دریافتی، سیگنال صوتی دریافتی قابل تغییر، سیستم خاموشی خودکار و چراغ قوه اشاره کرد.

ردیاب لوله و کابل سی ای ام CEM LA-1012 دارای گواهی های CAT.III 300V و EN 61010-1 می باشدو ردیاب لوله و کابل سی ای ام CEM LA-1012 دستگاهی حرفه ای جهت ردیابی موقعیت انواع کابل های داخل دیوارها و کابل های زیر زمینی می باشد. این دستگاه  می تواند به راحتی موقعیت مکانی فیوزها، تداخلات و اتصالات کوتاه کابل ها و سیستم های گرمایشی الکتریکی، لوله های فلزی جریان آب و لوله های فلزی جریان گرمایش را شناسایی کند و در اختیار کاربر قرار دهد. این ست دستگاه از یک ترنزمیتور و رسیور تشکیل شده که رسیور آن به یک چراغ قوه جهت کار کردن در محیط های تاریک و کم نور مجهز شده است. از دیگر ویژگی های این دستگاه می توان به تشخیص سیم برق دار و غیر برق دار، فرستنده سیگنال کد گذاری شده به منظور دریافت و شناسایی واضح تر سیگنال ها، ترنزمیتور و رسیور مجهز به صفحه نمایش LCD، تنظیم دستی و خودکار میزان حساسیت فرکانس های دریافتی، سیگنال صوتی دریافتی قابل تغییر، سیستم خاموشی خودکار و چراغ قوه اشاره کرد.

مشخصات فنی و عملکردی ردیاب لوله و کابل سی ای ام CEM LA-1012 :

رنج ولتاژ ترنزمیتور این دستگاه 12V/50V/120V/2330V/400V AC/DC می باشد. همچنین رنج فرکانس ترنزمیتور این دستگاه 0 تا 60kHz بوده که فرکانس خروجی آن 125kHz می باشد. رنج اصلی ردیابی ولتاژ توسط رسیور این دستگاه بین 0 تا 0/4 متر می باشد و می تواند کابل های هدف را تا عمق 2/5 متر داخل دیوار و یا زیر زمین ردیابی و شناسایی کند.

شرایط محیطی مناسب جهت استفاده از دستگاه ردیاب لوله و کابل سی ای ام CEM LA-1012 دمای بین 0 تا 40 درجه سانتی گراد، رطوبت نسبی 0 تا 80 %RH و ارتفاع 0 تا 2000 متری می باشد. همچنین محیط ایده آل جهت نگهداری و انبار کردن این پکیج ردیاب کابل، محیطی با دمای بین 20- تا 60 درجه سانتی گراد می باشد

کاربرد:

ردیاب کابل مدل LA-1012 ساخت CEM دارای یک دریافت کننده و ترنسمیتر می باشد که توانایی ردیابی کابل در دیوار و یا سطح زمین را دارا می باشد همچنین این ردیاب مدل LA-1012 توانایی یافتن محل اتصال کوتاه و یا انقطاع سیم ها و ردیابی فیوزها و بریکر ها در مدارها را نیز دارا می باشد. ردیاب مدل LA-1012 همچنین می تواند لوله های آب را نیز ردیابی کند. رنج اندازه گیری ولتاژ توسط ترنسمیتر در این ردیاب کابل ۱۲V, 50V, 120V, 230V, 400V می باشد، و رنج فرکانس آن ۰ تا ۶۰ هرتز می باشد و سیگنال خروجی ترنسمیتر در حدود ۱۲۵ کیلو هرتز است.عمقی که ردیاب برق مدل LA-1012 در آن می تواند کابل ها را در دیوار و یا زیر زمین ردیابی کند در حدود ۲٫۵ متر است.

مشخصات ترنسمیتر (فرستنده)
