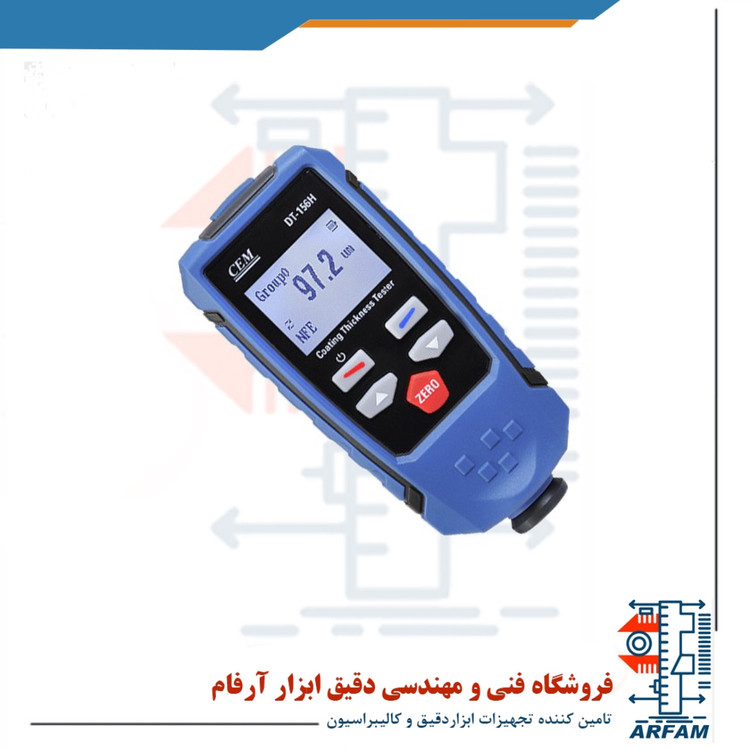

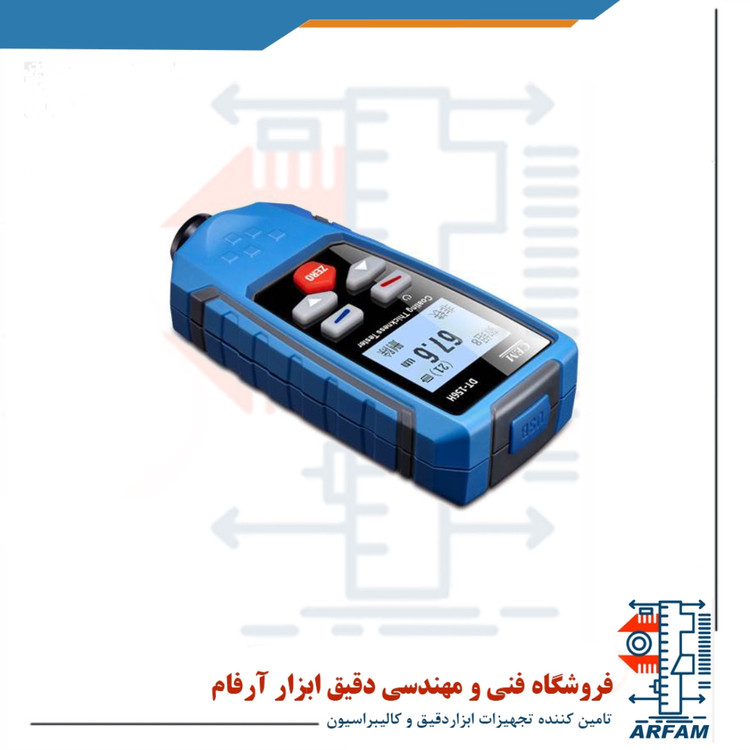

ضخامت سنج پوشش سی ای ام مدل DT-156H

دستگاهی برای سنجش ضخامت رنگ و پوشش بر روی آهن و سایر فلزات است که بر پایه دو اصل القای الکترومغناطیسی و جریان گردابی کار می کند.

برای تعیین ضخامت بر روی  فلزات به ویژه  فولاد و غیر فلز بدون آسیب رساندن و برش و خرابی از ضخامت سنج های الکترو مغناطیسی و یا اولتراسونیک استفاده می‌شود.

دستگاه های ضخامت سنج کاربرد بسیار گسترده ای در صنعت دارند که در انواع مختلف تولید می شوند.

در ضخامت سنج پیشرفته CEM DT-156H با توجه به فلزی بودن یا نبودن جنس جسم تحت اندازه گیری که می تواند چوب، پلاستیک یا رنگ و پوشش کشیده شده روی بدنه خودرو و ... باشد دستگاه قادر است به طور اتومات روش اندازه گیری را انتخاب کند.

محدوده اندازه گیری 0 تا 1350 میکرومتر با دقت ±0.1 میکرومتر، امکان کالیبراسیون دو نقطه و zero offset، امکان ثبت 1500 مقدار اندازه گیری شده،تشخیص اتوماتیک نوع پایه و ... از قابلیت های دیگر این دستگاه است.

وزن این دستگاه 110 گرم و ابعاد آن 113.5mm*54mm*27mm است.

معرفی دستگاه

1. صفحه نمایش ال سی دی
2. دکمه Select : جهت تایید خاموش و روشن کردن
3. دکمه UP : برای دیدن حالت های کار دستگاه
4. برای کالیبره کردن ، کالبره کردن  NFE,FE
5. دکمه Back : جهت بازگشت و حذف آخرین داده اندازه گیری شده .
6. دکمه Down : رویت منوی حالات کار دستگاه (با استفاده از دکمه بالا و پایین می توان حالات کار مختلف دستگاه را مشاهده نمایید)
7. کاور باتری

   روش راه اندازی دستگاه

   جهت راه اندازی دستگاه دکمه پاور آن را فشار دهید و کمی نگه دارید. اگر دستگاه روشن نشد،احتمالا از ضعیف بودن باتری و یا جایگذاری اشتباه آن باشد.

   اگر نماد باتری در صفحه نشان داده شد، آن را سریع عوض کنید، چون که باعث بروز اشکال و خطا در محاسبات می شود. وقتی که دستگاه روشن می باشد، قبل از اندازه گیری آن را حداقل به اندازه 10 سانتی متری از فلزات قرار دهید.

   نحوه تنظیم کردن واحد اندازه گیری

   برای انتخاب واحد اندازه گیری اول وارد منو شوید، تنظیمات را انتخاب کنید، سپس وارد select unit شده و واحد آن را انتخاب و تایید نمایید.

   تنظیم کردن نور پس زمینه

   جهت تنظیم نور پس زمینه وارد منو و تنظیمات شوید، تنظیمات نور پس زمینه (Backlight ) را انتخاب نمایید، میزان روشنایی نور پس زمینه را تنظیم نمایید.

   تنظیم کردن خاموش شدن خودکار

   اگر از دستگاه به مدت سه دقیقه استفاده نکنید، دستگاه به صورت اتوماتیک خاموش خواهد شد، برای فعال و یا غیر فعال کردن این تنظیم باید وارد منوی تنظیمات شوید، off -power- Auto را انتخاب کنید، بعد تنظیمات فعال سازی را انجام دهید.

   تنظیم مقیاس خاکستری (scale gray )

   در برخی شرایط محیطی احتمال دارد به دلیل بالا بودن دما و رطوبت اعداد و نقطه های دستگاه صحیح خوانده نشوند، با این تنظیمات می توان نمایشگر دستگاه را پر رنگ تر کنید.

   برای این کار به منوی تنظیمات دستگاه وارد شوید(دکمه Select و انتخاب تنظیمات با همین دکمه) بعد تنظیمات مربوط "scale gray "را انتخاب کنید، و میزان آن را تنظیم کنید.

   مشخصات فنی	DT-156		DT-156H
   پراب سنسور	F	N	F	N
   اصول کار دستگاه	magnetic induction	Eddy current principle	magnetic induction	Eddy current principle
   محدوده اندازه گیری	0~1250um	0~1250um	0~1350um	0~1350um
   جبران خطا	(+/- 3%+1)um	(+/- 3%+1.5)um	(+/- 2.5%+2)um	(+/- 2.5%+2)um
   تکراپذیری	(+/- 1%+1)um	(+/- 1%+1)um	(+/- 1%+1)um	(+/- 1%+1)um
   دقت	0.1um	0.1um	0.1um	0.1um
   حداقل شعاع سطح	1.5mm	3mm	1.5mm	3mm
   قطر سطح	7mm	5mm	7mm	5mm
   ضخامت پایه	0.5mm	0.3mm	0.5mm	0.3mm
