کالیبراتور صوت سنج لوترون مدل LUTRON SC-943

این دستگاه از 2 باتری کتابی آلکالین 9 ولتی از نوع 006P به عنوان منبع انرژی تغذیه می کند. ارتفاع این دستگاه استوانه ای شکل 145 میلی متر و قطر آن 50 میلی متر بوده و وزنی در حدود 350 گرم (0.77 پوند) دارد. این کالیبراتور به همراه دفترچه راهنمای کاربر، آداپتور میکروفون 0.5 اینچی، پیچ تنظیم کننده و کیف مخصوص حمل و نقل و نگهداری به بازار عرضه شده است.

از ویژگی ها و مشخصات کلی دستگاه کالیبراتور صوئت سنج لوترون LUTRON SC-941 تایوان می توان به جریان راه اندازه 7 میلی آمپر DC، پشتیبانی از صوت سنج های مجهز به میکروفون 0.5 اینچی و 1 اینچی و نشانگر تست باتری اشاره کرد. همچنین شرایط محیطی مناسب جهت استفاده از این دستگاه، محیطی با دمای بین 0 تا 50 درجه سانتی گراد (32 تا 122 درجه فارنهایت) و رطوبت نسبی کمتر از 80 %RH می باشد.

این کالیبراتور دارای تاییدیه های ISO-9001، CE اروپا، IEC-1010 و IEC-942 Class 2 می باشد

مشخصات فنی و عملکردی کالیبراتور صوت سنج لوترون LUTRON SC-941 :

فرکانس کاری این دستگاه برابر با 1000 Hz می باشد و دقتی برابر با ±2% دارد. همچنین توان صوت خروجی این دستگاه 94 دسی بل بوده و دقتی برابر با ±0.75dB دارد. علاوه بر این، درصد خطای هارمونیک این کالیبراتور صوت سنج در حدود ±2% می باشد. نحوه ی صحیح کار کردن با این دستگاه طبق مراحل زیر می باشد:

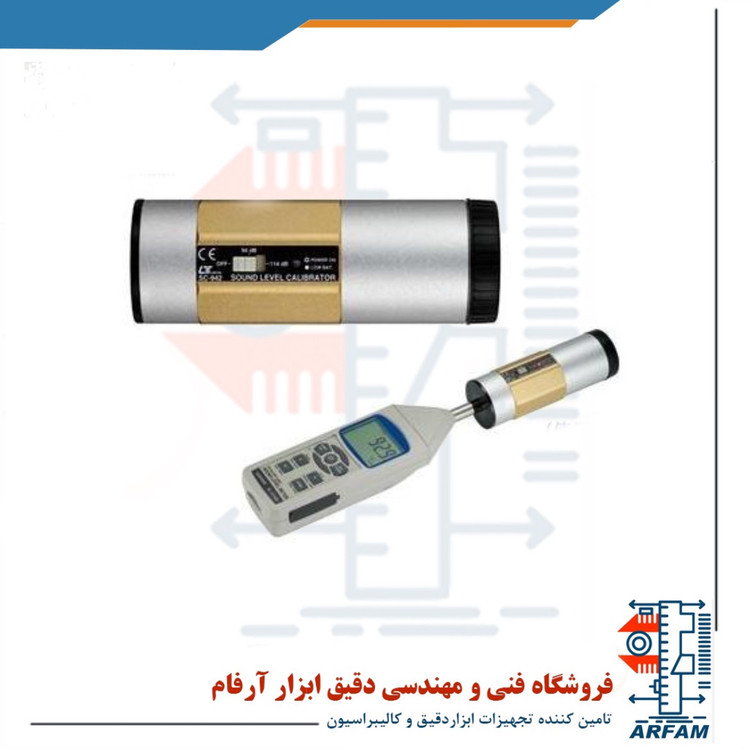

در صورتی که صوت سنج مد نظر به میکروفون 0.5اینچی مجهز شده است، آداپتور میکروفون 0.5 اینچی را بر روی دستگاه نصب کنید. در صورتی که صوت سنج مد نظر به میکروفون 1 اینچی مجهز شده است، نیازی به نصب آداپتور میکروفون 0.5 اینچی بر روی دستگاه نیست.  حال به آرامی و با دقت، میکروفون صوت سنج مد نظر خود را داخل ورودی مخصوص میکروفون کالیبراتور قرار داده و به طور کامل میکروفون را داخل کنید. سپس رنج صوت سنج خود را طوری تنطیم کنید تا با اندازه گیری سطح صوتی 94 دسی بل همخوانی داشته باشد. پس از آن، دستگاه کالیبراتور را از حالت Off/BAT. TEST/On Switch به حالت ON تغییر دهید. با انجام دادن این کار یک جریان صوتی خالص با فرکانس 1000 Hzتوسط کالیبراتور تولید می شود. حال کافیست که تا زمانی که صفحه نمایش صوت سنج مد نظر، رقم 94 دسی بل را نشان دهد منتظر بمانید تا صوت سنج شما کالیبره شود.

توضیحات و جدول مشخصات کالیبره کننده صداسنج و صوت سنج ها اس سی 941 لوترون تایوان به زبان انگلیسی طبق کاتالوگ:

Calibrator Suara, 94 Db

Model: Sc-941

* Professional, 1 KHz.

* Die casting aluminum alloy housing case.

* DC 9V batteries x 2 PCs.

* Size : round 50 mm Dia. x 82 mm

Frequency

1000 Hz 5%.

Sound Pressure Level

94 dB 0.8.dB

Suitable Microphone Type

0.5 inch microphone

Distortion

Total harmonic distortion : 2%.

Operating Temp.

0 °C to 50 °C (32 °F to 122 °F).

Power Supply

Heavy duty or Alkaline type, SC 9V battery. 006P, MN1604 (PP3) or equivalent, 2 PCs.

Battery Check

Build in "Battery test indicator"

Dimension

Round 50mm dia. x 82 mm.

Weight (including batteries)

Approx. 340 g/0.75 LB.

Accessories Included

Instruction Manual, Carrying case, CA-03

CALIBRATION PROCEDURE

1.

Insert the microphone of the "SOUND LEVEL METER" carefully all the way into the coupler section of the SC-941 Calibrator.

2.

Set the "Sound Level Meter" to a range suitable for measuring "94 dB".

3.

Set the "OFF/BAT TEST/ON Switch" to "ON" position

A pure 1,000 Hz tone is produced
