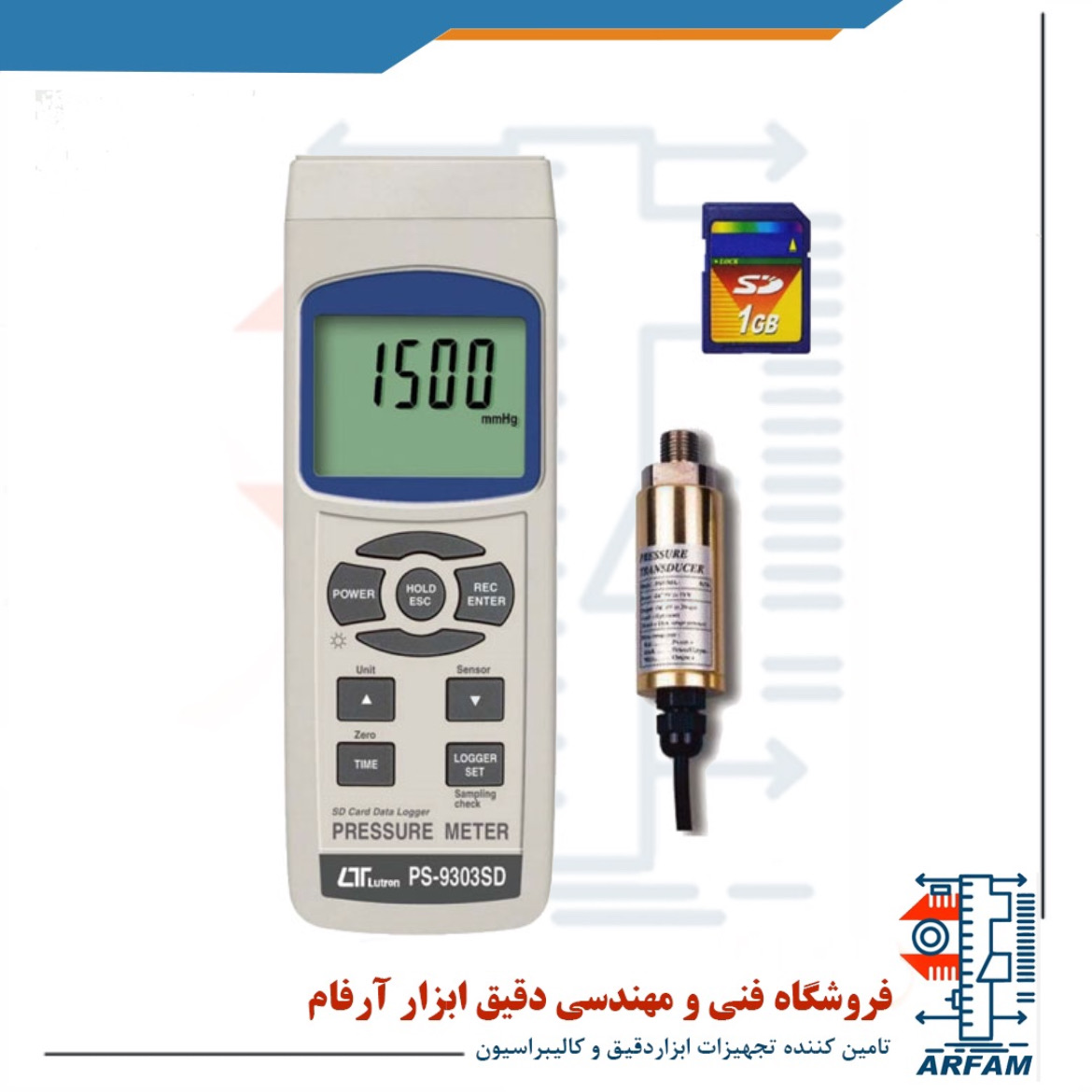

فشارسنج مدل PS-9303SD لوترون فشار سنجی است که جهت اندازه گیری فشار، دارای یک سنسور مجزا می باشد. سنسور فشار در رنج های مختلف فشار 2, 5, 10, 20, 50, 100, 400 بار قابل عرضه است.
سنسور فشار روی تجهیز مورد نظر موجود نیست و با توجه به گستره فشار مورد نیاز ،به صورت جداگانه یکی از سنسورها انتخاب و خریداری شود.
این نوع از فشارسنج در سیستم های پنوماتیک ،فشار وکیوم موتور اتومبیل،فشار دما بالا،دستگاه کنترل سرو هیدرولیکی،سیستم تهویه هوا،فرآیند پخت غذاو سیستم های سرمایشی و ...مورد استفاده قرار می گیرد.
از جمله مهمترین کمیت های مورد اندازه گیری در واحد های صنعتی، کمیت فشار می باشد، به گونه ای که برای تعین نوع تجهیزات ابزار دقیق معمولا یکی از آیتم هایی که همواره مورد پرسش قرار می گیرد، فشار سیستم و در نتیجه بیشترین فشار قابل تحمل آن می باشد.
از این جهت همواره نیازمند تجهیزاتی هستیم تا با توجه به شرایط محیطی و استاندارد های مربوط بتوانند فشار سیستم را اعلام کنند و با توجه به آن عمل می کنند…
- قابلیت اتصال به سنسور فشار با رنج های مختلف 2, 5, 10, 20, 50, 100, 400 بار ( با تعویض سنسور نیازی به کالیبراسیون نمی باشد)
- قابلیت نمایش 8 نوع واحد اندازه گیری
- میلی بار (mbar)
- پوند بر اینچ مربع (psi)
- کیلوگرم بر سانتی متر مربع (Kg/cm2)
- میلی متر جیوه (mmHg)
- اینچ جیوه (inchHg)
- متر آب (meterH2O)
- اینچ آب (inchH2O)
- اتمسفر (Atmosphere)
- دارای دکمه gain قابل استفاده برای کالیبراسیون دقیق در صورت لزوم
- دارای سنسور فشار مجزا برای عملکرد راحت و اندازه گیری از راه دور
- مدار میکرو پروسسوری آن حداکثر دقت ممکن را تضمین می کند
- دارای نمایشگر LCD بزرگ با قابلیت تنظیم کنتراست برای داشتن بهترین زاویه دید
- قابلیت نمایش ضعیف بودن باتری
- دمای عملکرد: 0 تا 50 درجه سانتیگراد (32 تا 122 درجه فارنهایت)
- رطوبت عملکرد: کمتر از 80 درصد RH
- منبع توان: باتری 9 ولت مستقیم نوع کاربری سنگین
- وزن: 345 گرم
- ابعاد: 32*72*180 میلی متر
- تجهیزات سفارشی
- سنسور فشار PS100-xxBAR
- نرم افزار جمع آوری داده ها به نام SW-U101-WIN
- کابل RS232 و UPCB-01
روش کار با فشارسنج مدل PS-9303SD لوترون
این دستگاه قابلیت اتصال سنسور فشار از 2bar تا 400bar را دارد.
ابتدا سنسور مورد نظر را به دستگاه وصل کنید سپس دستگاه را روشن نمایید.
سپس توسط دکمه Unit می توانید واحد اندازه گیری را بر حسب جدول زیر تغییر دهید.
| Display Indicator | Unit |
| PSI | Psi |
| In Hg | inch Hg |
| In H2O | inch H2O |
| hPa | hPa |
| Pa- | KPa |
| bar | bar |
| gc2- | Kg/cm2 |
| Hg-- | mmHg |
| t H2O- | meter H2O |
| AtP | Atmosphere |
بعد از تنظیم کردن واحد اندازه گیری دستگاه را یکبار خاموش و روشن کنید تا اطلاعات ذخیره شود.
اگر دستگاه عدد صفر را نمایش نداد دکمه Zero را 10 ثانیه نگه دارید تا صفر شود.
در طول اندازه گیری با فشار دادن دکمه Hold می توانید اعداد نشان داده را ثابت نگه دارید.
----
----
Data Record: دکمه REC را زده دستگاه کلمه REC را نشان می دهد.
دو مرتبه دکمه REC را بزنید بیشترین میزان اندازه گیری را نشان می دهد،همچنین باز هم با فشار دادن این دکمه کمترین میزان اندازه گیری را نشان می دهد.
اگر دکمه REC را 2 ثانیه نگه دارید از این منو خارج می شوید.
--
Data Logger
مموری کارت را وارد دستگاه کنید سپس آن را فورمت کنید و ساعت و زمان آن را تصحیح نمایید.
دکمه REC را بزنید روی صفحه نمایش کلمه REC نمایش داده می شود سپس دکمه Logger را بزنید، کلمه REC چشمک میزند و اطلاعات روی حافظه ذخیره می شود.
اگر در طول ذخیره کردن دکمه Logger Set را بزنید اطلاعات ذخیره شده و توقف میکند،برای پایان کار ثبت اطلاعات دکمه REC را 2 ثانیه نگه دارید.
اگر در طول اندازه گیری بدون ثبت اطلاعات دکمه Time را بزنید اعداد h.m.s ( Hour,Minute,Second) مدت زمان اندازه گیری را نشان می دهد.
همچنین اگر دو مرتبه دکمه Time را بزنید روز ماه سال را نشان می دهد و برای خروج باز هم دکمه Time را یزنید.
وقتی اطلاعات روی مموری کارت ذخیره شد مموری را به کامپیوتر وصل کنید و اطلاعات را روی فایل Excel نمایش می دهد.
--
فشارسنج لوترون مدل PS-9303SD تجهیزی برای اندازه گیری فشار می باشد. از جمله مهم ترین کمیت های مورد اندازه گیری در واحد های صنعتی، کمیت فشار می باشد، بگونه ای که برای تعیین نوع تجهیزات ابزار دقیق معمولا یکی از آیتم هایی که همواره مورد سوال است، فشار سیستم و در نتیجه ماکزیمم فشار قابل تحمل آن می باشد. از این رو همواره نیازمند تجهیزاتی هستیم تا با توجه به شرایط محیطی و استاندارد های مربوطه بتواند فشار سیستم را علام و با توجه به آن عمل کنند. فشارسنج لوترون از جمله این دستگاه ها می باشد که از قابلیت اتصال پراب سنسور جداگانه بهره می برد. فشارسنج لوترون مدل PS-9303SD به همراه کیف حمل و دفترچه راهنما به بازار عرضه شده است.
فشارسنج لوترون مدل PS-9303SD با تغییر سنسور نیاز به کالیبره شدن ندارد. هنگام تعویض سنسور فقط کافیست نوع آن را به وسیله کلید SENSOR TYPE روی دستگاه تعیین نمایید. نوع سنسور به صورت دائم در حافظه EPROM دستگاه باقی می ماند.
استفاده از ABS در ساخت بدنه فشارسنج لوترون مدل PS-9303SD باعث شده است تا علاوه بر استحکام و مقاومت بالا، وزن این فشارسنج نیز کاهش یافته و موجب سهولت در استفاده از این فشارسنج شود. ابعاد این فشارسنج لوترون 45*68*177 میلیمتر ، وزن آن در حدود 489 گرم می باشد. همچنین ولتاژ مورد نیاز جهت راه اندازی و کارکرد این فشارسنج دیجیتال به وسیله شش عدد باطری 1.5 ولت قلمی (ترجیحا آلکالاین) تامین می شود. علاوه بر این می توانید این ولتاژ را به وسیله آداپتور 9 ولت نیز تامین نمایید. فشارسنج لوترون مدل PS-9303SD از یک صفحه نمایش LCD با ابعاد 38*52 بهره می برد. این نمایشگر مجهز به نور پس زمینه سبز می باشد تا کاربر در محیط های تاریک و یا کم نور مشکلی برای خوانش مقادیر اندازه گیری شده نداشته باشد.
یکی از ویژگی های فشار سنج لوترون PS-9303SD پشتیبانی از کارت حافظه SD می باشد که دستگاه را تبدیل به یک دیتالاگر فشارسنج می کند. داده های اندازه گیری شده به همراه تاریخ و زمان می تواند به دوصورت اتوماتیک و دستی در کارت حافظه دستگاه ذخیره شود. کاربر برای ذخیره دستی مقادیر می تواند از کلید تعبیه شده بر روی دستگاه استفاده نماید همچنین درصورت نیاز برای ثبت اتوماتیک مقادیر اندازه گیری شده کافیست تا زمان نمونه برداری را در دستگاه تنظیم نمایید. زمان نمونه برداری از 1 ثانیه تا 8 ساعت و 59 دقیقه و 59 ثانیه قابل انتخاب می باشد.
اطلاعات ذخیره شده در کارت حافظه به صورت فایل اکسل ذخیره می شود و کاربر می تواند بدون نیاز به تهییه کابل رابط برای اتصال به کامپیوتر و یا نرم افزار اختصاصی، مستقیم SD کارت را به کامپیوتر متصل کرده و فایل اکسل را در اختیار داشته باشد. این فشارسنج لوترون از کارت حافظه با ظرفیت 1 گیگابایت تا 16 گیگابایت پشتیبانی میکند. طراحی مبتنی بر میکرو پروسسور فشارسنج لوترون مدل PS-9303SD و استفاده از تراشه قدرتمند LSI موجب شده است تا دستگاه با بیشترین دقت و اطمینان اندازه گیری را انجام دهد.
از دیگر ویژگی های فشارسنج PS-9303SD می‌توان به خاموشی خودکار، قابلیت اتصال به کامپیوتر به وسیله کابل USB و یا RS232، قابلیت ثابت نگهداشتن مقدار اندازه گیری شده روی نمایشگر DATAHOLD، حافظه مینیمم و ماکزیمم، صفرکننده صفحه نمایش، قابلیت اتصال کارت حافظه تا ظرفیت 16 گیگابایت و ... اشاره کرد.
مشخصات فنی فشار سنج لوترون مدل PS-9303SD
فشارسنج دیجیتال لوترون توانایی اندازه گیری فشار را تا 400 بار را دارا می باشد. این فشار سنج دیجیتال قابلیت اتصال پراب های 2 بار ، 5 بار ، 10 بار ، 20 بار ، 50 بار ، 100 بار و 400 بار را دارد و کاربر بسته به نیاز خود می تواند یکی از این سنسور هارا برای دستگاه تهییه نماید. همچنین این فشار سنج دیجیتال از واحد های bar , psi , Kg/cm2 mm/Hg , inch/Hg, meter/H20, inch/H20, Atmosphere پشتیبانی میکند.
مشخصات اندازه گیری هر سنسور به وسیله این فشارسنج دیجیتال در ذیل آمده است.
- سنسور 2 بار:
واحد بار برابر با 2bar با رزولوشن 0.002، واحد psi برابر با 29psi با رزولوشن 0.02 ، واحد Kg/cm^2 برابر با 2.040 با رزولوشن 0.002 ، واحد mm Hg برابر با 1500 با رزولوشن 2 ، واحد inch Hg برابر 59.5 با رزولوشن 0.05 ، واحد meter H20 برابر با 20.40 با رزولوشن 0.02 ، واحد inch H20 برابر با 802 با رزولوشن 1 و واحد اتمسفر برابر با 1.974 با رزولوشن 0.002
- سنسور 5 بار:
واحد بار برابر با 5bar با رزولوشن 0.005، واحد psi برابر با 72.5psi با رزولوشن 0.1 ، واحد Kg/cm^2 برابر با 5.095 با رزولوشن 0.005 ، واحد mm Hg برابر با 3750 با رزولوشن 5 ، واحد inch Hg برابر 147.6 با رزولوشن 0.1 ، واحد meter H20 برابر با 50.95 با رزولوشن 0.05 ، واحد inch H20 برابر با 2006 با رزولوشن 2 و واحد اتمسفر برابر با 4.935 با رزولوشن 0.005
- سنسور 10 بار:
واحد بار برابر با 10bar با رزولوشن 0.01، واحد psi برابر با 145psi با رزولوشن 0.2 ، واحد Kg/cm^2 برابر با 10.19 با رزولوشن 0.01 ، واحد mm Hg برابر با 7500 با رزولوشن 10 ، واحد inch Hg برابر 295.2 با رزولوشن 0.2 ، واحد meter H20 برابر با 101.9 با رزولوشن 0.1 ، واحد inch H20 برابر با 4010 با رزولوشن 5 و واحد اتمسفر برابر با 9.87 با رزولوشن 0.01
- سنسور 20 بار:
واحد بار برابر با 20bar با رزولوشن 0.02، واحد psi برابر با 290psi با رزولوشن 0.2 ، واحد Kg/cm^2 برابر با 20.40 با رزولوشن 0.02 ، واحد mm Hg برابر با 01500 با رزولوشن 02 ، واحد inch Hg برابر 590.5 با رزولوشن 0.5 ، واحد meter H20 برابر با 204 با رزولوشن 0.2 ، واحد inch H20 برابر با 0802 با رزولوشن 10 و واحد اتمسفر برابر با 19.74 با رزولوشن 0.02
- سنسور 50 بار:
واحد بار برابر با 50bar با رزولوشن 0.05، واحد psi برابر با 725psi با رزولوشن 1 ، واحد Kg/cm^2 برابر با 50.95 با رزولوشن 0.05 ، واحد mm Hg برابر با 37500 با رزولوشن 50 ، واحد inch Hg برابر 1476 با رزولوشن 1 ، واحد meter H20 برابر با 509.5 با رزولوشن 0.5 ، واحد inch H20 برابر با 20050 با رزولوشن 20 و واحد اتمسفر برابر با 49.35 با رزولوشن 0.05
- سنسور 100 بار:
واحد بار برابر با 100bar با رزولوشن 0.1، واحد psi برابر با 1450psi با رزولوشن 2 ، واحد Kg/cm^2 برابر با 101.9 با رزولوشن 0.1 ، واحد mm Hg برابر با 75000 با رزولوشن 100 ، واحد inch Hg برابر 2952 با رزولوشن 2 ، واحد meter H20 برابر با 1019 با رزولوشن 1 ، واحد inch H20 برابر با 40100 با رزولوشن 50 و واحد اتمسفر برابر با 98.7 با رزولوشن 0.1
- سنسور 400 بار:
واحد بار برابر با 400bar با رزولوشن 0.5، واحد psi برابر با 5800psi با رزولوشن 5 ، واحد Kg/cm^2 برابر با 408 با رزولوشن 0.5 ، واحد mm Hg برابر با 300000 با رزولوشن 500 ، واحد inch Hg برابر 11810 با رزولوشن 10 ، واحد meter H20 برابر با 4075 با رزولوشن 5 ، واحد inch H20 برابر با 160600 با رزولوشن 200 و واحد اتمسفر برابر با 394.5 با رزولوشن 0.5
