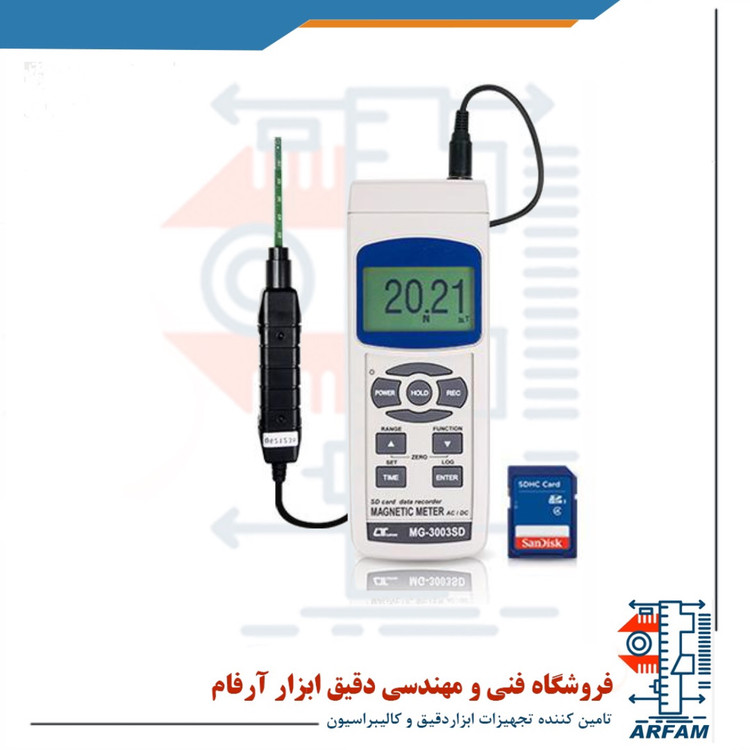

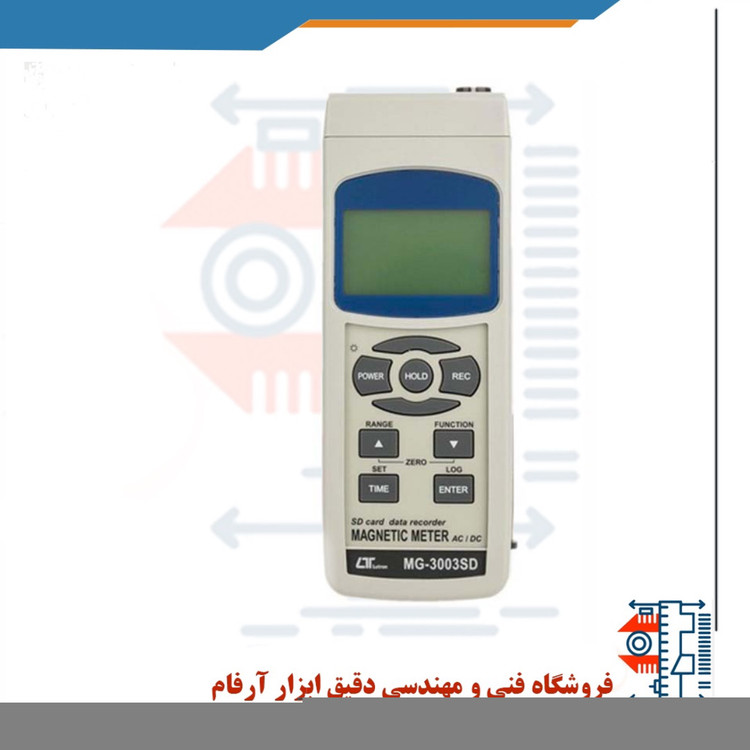

لوترون MG-3003SD دستگاه سنجش میدان مغناطیسی مدل

مشخصات فنی گوس متر مدل MG-3003SD لوترون

--

1. دارای واحد های اندازه گیری گوس و میلی تسلا
2. قابلیت اندازه گیری مغناطیسی DC و AC
3. دارای رنج اندازه گیری مغناطیسی DC 300 میلی تسلا / 3000 میلی تسلا
4. دارای رنج اندازه گیری مغناطیسی AC 150 میلی تسلا / 1500 میلی تسلا
5. دارای رزولوشن: 0.01 میلی تسلا، 0.1 میلی تسلا، 0.1 گوس، 1 گوس
6. دارای پلاریته DC :N/S (قطب شمال/جنوب)
7. دارای دکمه صفر کردن برای فانکشن های مغناطیسی DC
8. دارای پراب مجزا برای عملکرد راحت و مناسب برای اندازه گیری از راه دور
9. دارای کارت حافظه SD بصورت دیتالاگر
10. دارای عملکرد جدید و راحت و بدون نیاز به نرم افزار اضافه برای برای ارتباط با کامپیوتر می باشد. بعد از ثبت اطلاعات توسط دیتالاگر، کافی است کارت حافظه را از روی دستگاه اندازه گیری بردارید و در کامیپوتر قرار دهید، مقادیر اندازه گیری شده با اطلاعات آن شامل (سال/ماه/روز/ساعت/دقیقه و ثانیه) بطور مستقیم قابل انتقال به فایل اکسل است، بنابراین کاربر می تواند اطلاعات دیگری نظیر آنالیز گرافیکی را ایجاد کند.
11. ظرفیت حافظه از 1 گیگابایت تا 16 گیگابایت می باشد.
12. دارای نمایشگر با نور پس زمینه سبز رنگ برای وضوح بهتر
13. قابلیت خاموش شدن بصورت خودکار و دستی
14. دارای قابلیت ثابت نگه داشتن اطلاعات روی صفحه نمایشگر (Data Hold)، و ثبت مقدار ماکزیمم و مینیمم

منبع تغذیه:

• 6 عدد باتری 1.5 ولتی قلیایی (کاربری سنگین)
• آداپتور ورودی DC 9 ولتی (آداپتور AC/DC از تجهیزات سفارشی می باشد.)

وزن:

• تقریبا 303 گرم

ابعاد:

• تجهیز: 181 × 68 × 45 میلیمتر
• پراب: 195 × 25 × 19 میلیمتر

تجهیزات جانبی همراه تجهیز:

• راهنمای عملکرد، یک عدد
• پراب مغناطیسی، یک عدد
• کیف حمل CA-06، یک عدد

تجهیزات جانبی قابل سفارش:

• کارت حافظه SD (4 گیگابایت)
• آداپتور AC به DC ،9 ولتی
• کابل USB-01 ،USB
• کابل RS232 ,UPCB-02
• نرم افزار جمع آوری داده ها به نام SW-U801-WIN

--------------------

روش کار با آهن ربا سنج (دستگاه سنجش میدان مغناطیس )مدل MG-3003SD لوترون

-----

ابتدا دکمه Power را 1.5 ثانیه نگه دارید تا دستگاه روشن شود.

توسط دکمه Function و با نگه داشتن این دکمه می توانید تنظیمات AC یا DC را تعیین نمایید،همچنین با نگه داشتن این دکمه Range می توانید میزان اعشار اعداد را مشخص کنید.

در قسمت DC صفحه نمایش N یا S را نشان می دهد که N قطب شمال و S قطب جنوب.

در قسمت AC صفحه نمایش یا AC را نشان می دهد یا چیزی را نمایش نمی دهد.

قبل از اندازه گیری دکمه های ⇑ و ⇓ را همزمان 1.5 ثانیه نگه ئترید تا دستگاه صفر را نشان دهد.

در طول اندازه گیری با فشار دادن دکمه Hold اعداد روی صفحه نمایش ثابت نگه داشته می شود.



---



Data Record:

دکمه REC را زده ، دستگاه کلمه REC را نشان می دهد.

دو مرتبه دکمه REC را بزنید بیشترین میزان اندازه گیری را نشان می دهد ، همچنین باز هم با فشار دادن این دکمه کمترین میزان اندازه گیری را نشان می دهد.

اگر دکمه REC را 2 ثانیه نگه دارید از این منو خارج می شوید.



---



Data Logger:

مموری کارت را وارد دستگاه کنید سپس آن را فورمت کنید و ساعت و زمان آن را تصحیح نمایید.

دکمه Log را 2 ثانیه نگه دارید روی صفحه نمایش کلمه Logger چشمک می زند و اطلاعات در فواصل زمانی ثابت و مشخص روی حافظه ذخیره می شود.

اگر در طول ذخیره کردن دکمه Data Logger را بزنید ذخیره اطلاعات متوقف می شود و برای پایان کار ثبت اطلاعات ،دکمه REC را 2 ثانیه نگه دارید.

همچنین برای توقف دکمه Log را یکبار بزنید و برای خارج شدن این دکمه را 2 ثانیه دارید.



---



برای نشان دادن زمان و تاریخ در آهن ربا سنج لوترون دکمه Time را بزنید.

تنظیمات منو: دکمه SET را 2 ثانیه نگه دارید.

DATE: تنظیمات ساعت و تاریخ

SP-T: تنظیمات مربوط به زمان ثبت اطلاعات بر حسب ثانیه

POFF: تنظیمات خاموش شدن اتوماتیک دستگاه

BEEP: تنظیمات خاموش یا روشن کردن صدای بوق دستگاه

DEC: تنظیمات . و , مربوط به واحدهای اروپایی و آمریکایی

SD-F: فورمت کردن مموری کارت

UNIT: تنظیمات مربوط به عوض کردن واحد اندازه گیری mT و G

گوس متر لوترون مدل MG-3003

گوس متر لوترون مدل MG-3003 مطابق با نیاز کاربر به گونه ای طراحی شده است تا تششع الکترو مغناطیسی میدانی در اطراف خطوط نیرو، دستگاه های صنعتی و همینطور لوازم خانگی را با روشی سریع، آسان و قابل اطمینان اندازه گیری کند. گوس متر لوترون مدل MG-3003 دارای ابعاد 181*68*45 میلی متر بوده و ابعاد پراب اندازه گیری آن نیز 195*25*19 میلی متر می باشد. همچنین وزن گوس متر لوترون مدل MG-3003 با پراب نیز 303 گرم می باشد. برای راه اندازی دستگاه گوس متر LUTRON MG-3003 نیازمند شش عدد باتری 1.5 ولتی UM-3 در سایز AA می باشیم که ترجیحا استفاده از باطری های نوع آلکالاین برای دستگاه های اندازه گیری  توصیه می شود. لازم به ذکر است که دستگاه گوس متر لوترون مدل MG-3003  از آداپتور 9 ولتی AC به DC پشتیانی میکند و شما میتوانید با استفاده از آداپتور  انرژی مورد نیاز دستگاه را از برق شهری تامین کنید.

تجهیزات جانبی ارائه شده در بسته بندی دستگاه تستر میدان مغناطیسی لوترون شامل کیف حمل و نقل، دفترچه راهنما و همینطور پراب اندازه گیری سنجش میدان مغناطیسی می باشد که شما می توانید با توجه به نیاز خود، نرم افزار تجزیه و تحلیل SW-U801-WIN و یا نرم افزار SE-E802، یک عدد کارت حافظه SD Card تا ظرفیت 16 گیگا بایت جهت ذخیره سازی مقادیر، کابل USB و یا کابل اتصال RS232 جهت اتصال دستگاه به کامپیوتر و آداپتور 9 ولتی AC به DC را برای این دستگاه تهیه کنید.

از مشخصات کلی گوس متر لوترون مدل MG-3003 می توان به دکمه zero  و یا صفر کننده صفحه نمایش (برای اندازه گیری های DC)، قابلیت پشتیبانی از دو واحد اندازه گیری (mT) میلی تسلا و (G) گوس، ذخیره سازی خودکار مقادیر اندازه گری شده با قابلیت نمونه برداری 1 تا 3600 ثانیه (قابلیت تنظیم توسط کاربر)، ذخیره سازی مقادیر اندازه گیری شده به صورت دستی با قابلیت ذخیره 1 تا 99 داده ی تکی، قابلیت اتصال کارت حافظه SD تا 16 گیگابایت، قابلیت دانلود مستقیم داده های ذخیره شده از روی کارت حافظه بر روی نرم افزار اکسل، تاریخ گذاری داده های ذخیره شده، تنظیم تاریخ و زمان توسط کاربر، هشدار صوتی قابل تنظیم توسط کاربر، صفحه نمایش LCD با ابعاد 52*38 میلی متر مجهز به نور پس زمینه سبز جهت خوانایی بیشتر در محیط های تاریک، خاموشی خودکار و دستی (قابلیت تنظیم توسط کاربر)، قابلیت DATA HOLD (نگهداری داده های اندازه گیری شده)، نمایش و ذخیره سازی مقادیر حداقل و حداکثر داده های اندازه گیری شده، قابلیت بازخوانی داده های ذخیره شده، قابلیت اتصال به کامپیوتر با استفاده از کابل USB و یا کابل رابط اتصال به کامپیوتر RS232 اشاره کرد.

دستگاه سنجش تششع میدان مغناطیسی دارای تاییدیه های استاندارد CE اروپا، ISO-9001 و IEC-1010 می باشد.

مشخصات فنی تستر میدان مغناطیسی لوترون مدل MG-3003

تستر میدان مغناطیسی لوترون مدل MG-3003 می تواند با جریان DC، میزان تششع میدان مغناطیسی را در بازه 0 تا 3000 میلی تسلا در رنج های 300 میلی تسلا با رزولوشن 0.01  و  در رنج 3000 میلی تسلا با رزولوشن 0.1 میلی تسلا و همینطور در رنج 3000 گوس با رزولوشن 0.1 G و رنج  30000 گوس با رزولوشن  1 G اندازه گیری کند

در اندازه گیری با جریان AC، این دستگاه می‌تواند میزان تششع میدان مغناطیسی را در بازه 0 تا 1500mT  و در رنج های 150 میلی تسلا با رزولوشن  0.01mT  و  1500 میلی تسلا با رزولوشن 0.1 و همینطور در بازه 0 تا 15,000G در دو رنج 1500 گوس با رزولوشن 0.1 G و 15000 گوس با رزولوشن 1 G اندازه گیری کند. دقت اندازه گیری در این دستگاه با جریان DC برابر با ±(5% rdg +10 digit) و با جریان AC معادل ±(5% rdg +20 digit) می باشد.

از دیگر ویژگی ها و مشخصات فنی دستگاه تستر گوس لوترون LUTRON MG-3003SD می توان به بهره مندی از تراشه داخلی قدرتمند LSI، سنسور Hall، فرکانس پاسخگویی 50/60 Hz، پشتیبانی از سیستم جبران ساطی دمایی  ATC ، جهت گیری غیر محوری میدان و نرخ نمونه برداری 1 ثانیه ای اشاره کرد.

خوب است بدانید که شرایط محیطی مناسب جهت استفاده از گوس متر لوترون مدل MG-3003 محیطی با دمای بین 0 تا 50 درجه سانتی گراد (32 تا 122 درجه فارنهایت)
