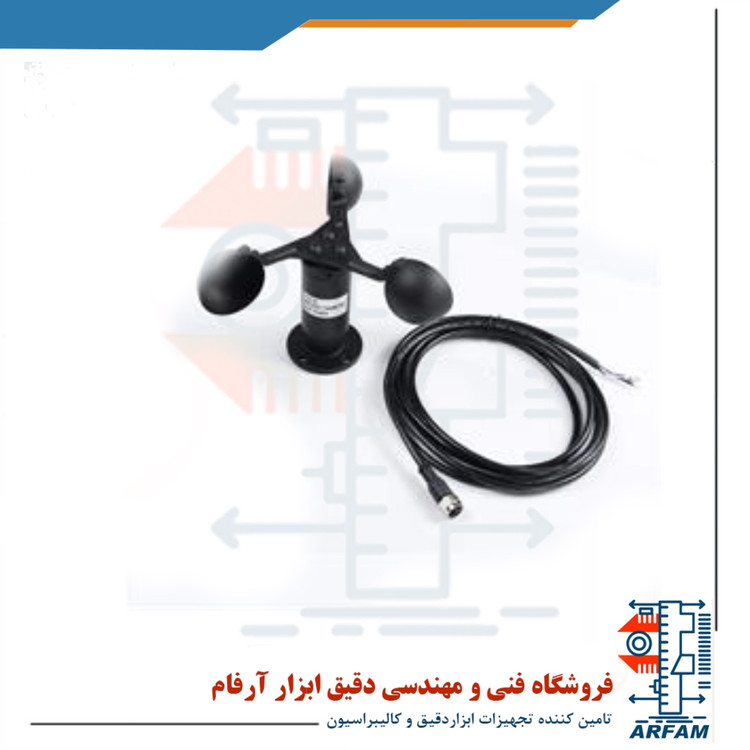

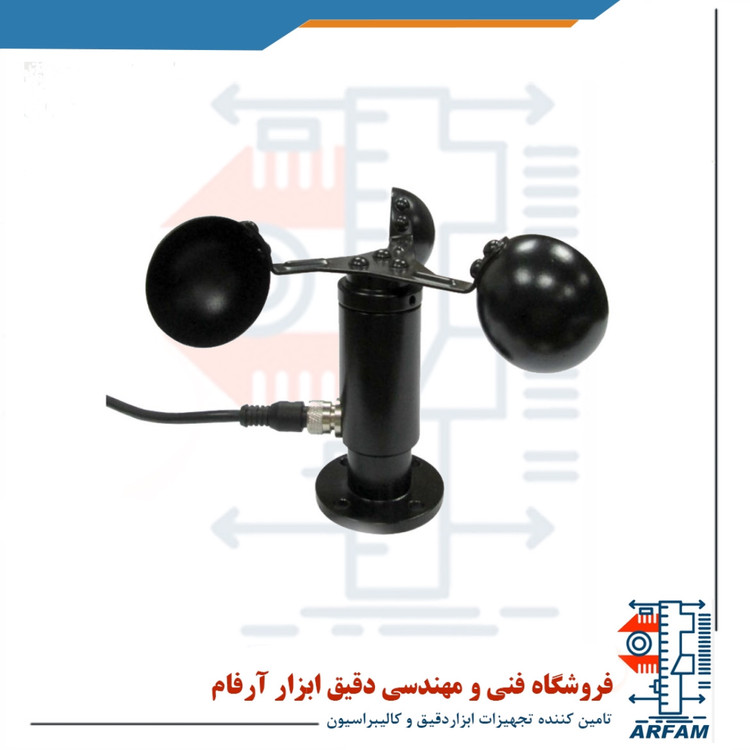

ترانسمیتر سرعت باد LUTRON TR-AM3W

ترانسیمتر (ترکیبی از دو کلمه TRANSFER+METER یعنی اندازه گیری یک کمیت و یا پارامتر در مکانی و انتقال داده به مکانی دیگر مانند اتاق کنترل) ابزاری برای اندازه گیری کمیت ها و پارامتر های مختلف نظیر رطوبت، دما، فشار، باد، سطح مایعات و ... میباشد که مقادیر اندازه گیری شده را به صورت جریان الکتریکی استاندارد در بازه 4 الی 24 میلی آمپر بر روی یک زوج سیم ارسال می نماید.

این دستگاه تجهیزی برای سنجش سرعت باد می باشد که از پراب فنجانی بهره می برد. ولتاژ مورد نیاز جهت راه اندازی و کارکرد دستگاه LUTRON TR-AM3W بین 12 تا 30 ولت DC می باشد. همچنین جنس بدنه ترانسمیتر بادسنج لوترون مدل TR-AM3W از آلیاژ آلومینیوم بوده و جنس فنجانی باد نمای آن از استیل ضد زنگ می باشد. این ترانسمیتر بادسنج لوترون LUTRON تایوان، به همراه پلاک اتصال کابل و سه سیم به بازار عرضه شده است.

از دیگر ویژگی ها و مشخصات کلی دستگاه ترانسمیتر بادسنج لوترون مدل TR-AM3W می توان به پشتیبانی از اتصال همزمان 4 سیم قهوه ای (+Vcc)، سفید (+Iout)، آبی (Ground) و سیم لخت یا مشکی (Shield) اشاره کرد. همچنین شرایط محیطی مناسب جهت استفاده از این دستگاه به منظور جلوگیری از آسیب دیدن ترانسمیتر سرعت سنج باد لوترون مدل TR-AM3W محیطی با دمای بین 20- تا 80 درجه سانتی گراد و رطوبت نسبی محیطی کمتر از 90 %RH می باشد.

مشخصات فنی ترانسمیتر سرعت سنج باد لوترون مدل TR-AM3W

دامنه ی اندازه گیری این ترانسمیتر سرعت باد بین 0.5 تا 50 متر بر ثانیه با دقت ±0.5m/s (برای رنج کمتر از 5 متر بر ثانیه) و ±3%F.S (برای رنج بیشتر از 5 متر بر ثانیه) بوده و می تواند مقادیر اندازه گیری شده را به صورت جریان خروجی استاندارد 4 تا 20 میلی آمپری به کاربر نشان دهد. شدت جریان خروجی این دستگاه برای مقدار 0 متر بر ثانیه برابر با 4 میلی آمپر و برای مقدار 50 متر بر ثانیه برابر با 20 میلی آمپر می باشد.

از دیگر ویژگی ها و مشخصات فنی و عملکردی ترانسمیتر بادسنج لوترون مدل TR-AM3W می توان به سرعت باد اولیه 0.5 متر بر ثانیه ای و ظرفیت مقاومتی کمتر از 250 اهم اشاره کرد. همچنین در صورت استفاده از دستگاه CT-2012 در کنار این ترانسمیتر، مجموع دو دستگاه تبدیل به یک سیستم دقیق و با قدرت جهت کنترل، نمایش و هشدار جهت وزش باد برای کاربر می شوند.

مشخصات فنی ترانسمیتر بادسنج لوترون مدل LUTRON TR-AM3W
محدوده اندازه گیری : 0.5 – 50 m/s
سرعت شروع باد : 0.5 m/s
سیگنال خروجی منبع تغذیه : 4-20 mA

دقت :
0.5 m/s ( < 5 m/s )
3% F.S. ( 5 m/s )

ارتباط 3 سیم :
قهوه ای + Vcc
سفید + Iout
ابی Ground
مقاومت بار : کمتر از250 اهم
بیشترین سرعت باد : 70 m/s
جنس بدنه : آلیاژ آلومینیوم
جنس بخش فنجانی : استیل
دمای عملیاتی : -20 – +80
رطوبت محیط عملیاتی : 0 – 90 %RH
کلاس حفاظت : IP65
