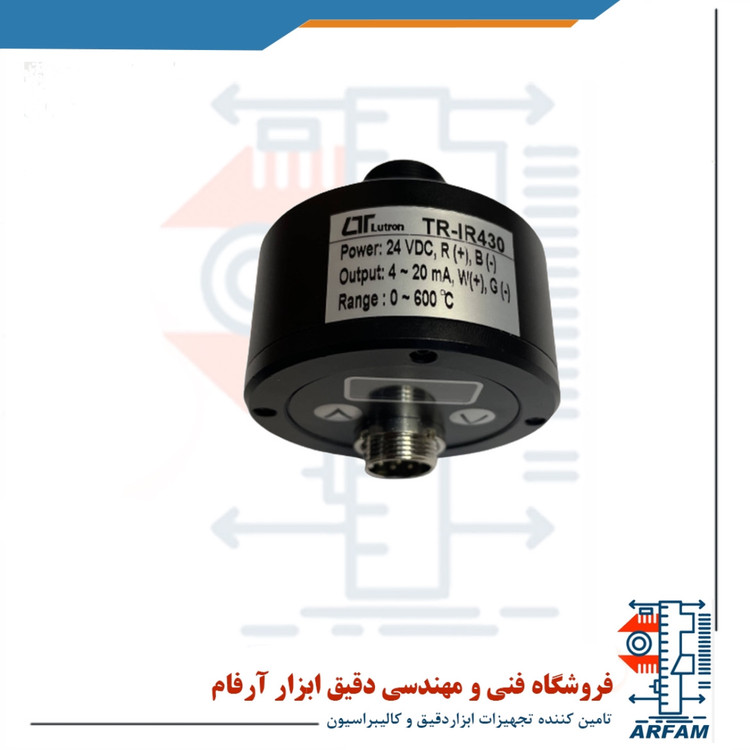

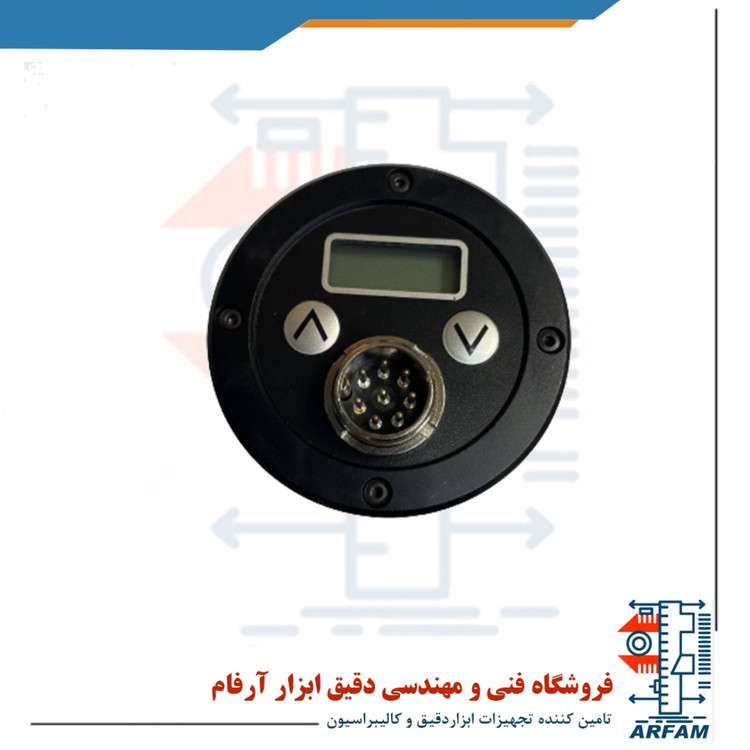

دستگاه ترانسمیتر دمای مادون قرمز لترون مدل LUTRON TR- IR430

ترانسمیتر صنعتی، دستگاهی است که به منظور اندازه گیری کمیت های مختلف مانند دما، فشار، رطوبت، فلو و... مورد استفاده قرار می گیرد. نوع دیجیتال این دستگاه، مقادیر اندازه گیری شده را به صورت جریان الکتریکی خروجی استاندارد در بازه ی 4 تا 20 میلی آمپر بر روی یک زوج سیم برای کاربر ارسال می کند. رنج اندازه گیری این دستگاه بین 0 تا 600 درجه سانتی گراد (32 تا 1112 درجه ی فارنهایت) بوده و می تواند مقادیر اندازه گیری شده را به صورت جریان خروجی استاندارد 4 تا 20 میلی آمپری به کاربر نشان دهد. همچنین نسبت فاصله به قطر اندازه گیری در این دستگاه 20:1 و رنج فاصله ی اندازه گیری آن 8 تا 14 میکرومتر می باشد. از دیگر ویژگی های ترانسمیتر دما IR لوترون LUTRON TR-IR430 می توان به پشتیبانی از اتصال همزمان 4 سیم، جریان خروجی خطی، حساسیت نوری در رنج 0.1 تا 1، پشتیبانی از دو واحد درجه سانتی گراد و درجه فارنهایت، مقاومت حلقه ای تا 500 اهم، برخورداری از تاییدیه IP50 و سرعت پاسخگویی 150 ms اشاره کرد.

مشخصات کلی ترانسمیتر دما IR لوترون LUTRON TR-IR430 :

این ترانسمیتر دمای مادون قرمز (IR)، از یک منبع انرژی 12 تا 24 ولتی DC، به منظور تامین انرژی مورد نیاز خود تغذیه می کند. همچنین بدنه این دستگاه از از استیل ضد زنگ ساخته شده است و پیچ اتصال آن از نوع M22 می باشد. ابعاد این دستگاه دایره شکل 110 میلی متر در 22 میلی متر بوده و وزنی در حدود 164 گرم دارد. همچنین طول کابل اتصال این دستگاه 1 متر می باشد.

از دیگر ویژگی ها و مشخصات کلی دستگاه ترانسمیتر دما IR لوترون LUTRON TR-IR430 می توان به پشتیبانی همزمان از دو واحد دمایی درجه سانتی گراد و درجه فارنهایت، پشتیبانی از اتصال همزمان 4 سیم و جریان خروجی خطی اشاره کرد. همچنین شرایط محیطی مناسب جهت استفاده از این دستگاه به منظور جلوگیری از آسیب دیدن آن، محیطی با دمای بین 0 تا 70 درجه سانتی گراد (32 تا 158 درجه ی فارنهایت) و رطوبت نسبی محیطی کمتر از 85 %RH می باشد.

این دستگاه دارای گواهی IP50، CE اروپا، ISO-9001 و IEC-1010 می باشد

رنج اندازه گیری این دستگاه بین 0 تا 600 درجه سانتی گراد (32 تا 1112 درجه ی فارنهایت) با دقت ±1% یا ±1.5°C و نرخ تکرار ±0.5% یا ±1°C بوده و می تواند مقادیر اندازه گیری شده را به صورت جریان خروجی استاندارد 4 تا 20 میلی آمپری به کاربر نشان دهد.

از دیگر ویژگی ها و مشخصات فنی و عملکردی ترانسمیتر دما IR لوترون LUTRON TR-IR430 می توان به نسبت فاصله به قطر اندازه گیری 20:1، رنج فاصله ی اندازه گیری بین 8 تا 14 میکرومتر، حساسیت نوری در رنج 0.1 تا 1، مقاومت حلقه ای تا 500 اهم و سرعت پاسخگویی 150 ms اشاره کرد.

ترانسمیتر دما IR مدل TR - IR430 برند LUTRON

ویژگی ها :

نصب 4 سیم

خروجی : جریان خطی

نصب و راه اندازی آسان

دامنه دما :

0-600ºC

مقادیر انتشار 0.1  تا  1000 است

تنظیم واحد دما : ºC / ºF

سنسور دما مادون قرمز کوچک و قوی .

مشخصات عمومی / برق ( ℃23 ±℃5 ) :

دامنه طیفی :

8-14μm

فاصله :

D:S=20:1(90%energy)

‚ اندازه گیری فاصله / اندازه گیری نقطه

اندازه گیری :

0ºC-600ºC(0.026mA/°C)

رنج دما : 32

°F to 1112 °F( 0.014 mA/°F)

خروجی آنالوگ : 4-20 میلی آمپر  ‚ ( خطی به دما )

امپدانس حلقه :Max.500Ω@24V-DC.

زمان پاسخ :

150m/s(95%)

دقت : ± 1٪ خواندن یا 1.5 درجه سانتیگراد . هرکدام بیشتر است

تکرارپذیری :  ± 0.5٪ از خواندن یا 1 ºC ، هر کدام بیشتر باشد .

کابل اتصال :  1 متر طول

منبع تغذیه : قدرت 12VDC به 24VDC @ 20 میلی آمپر

دمای عملیات :

0°Cto70°C/32°Fto158°F

رطوبت عملیات :  حداکثر 85 %  rh

ابعاد :

110mmxΦ=22mm

وزن :  164 گرم
